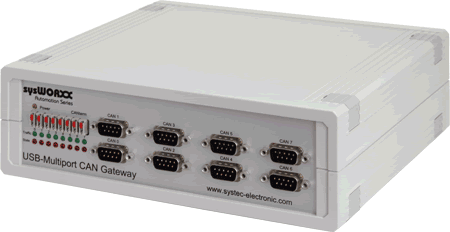

USB-CANmodul8：8路CAN转USB接口
|
|
说明
基于成功的USB CAN网关设计，USB-CANmodul8 型CAN总线接口模块含有8路CAN通道，通过高达 480Mbps的高速USB2.0连接到PC。该款USB CAN网关可非常舒服地、也高性价比地在分布式系统传输CAN报文。该分布系统需要一个集中的数据采集，例如应用于汽车领域，研究所或实验室。
与其它SYS TEC USB CAN 网关系列一样，USB-CANmodul8型CAN转USB接口支持所有种类的基于CAN的高层协议，例如CANopen、SDS、DeviceNet 或 J1939。另外，它的新型低功率32位CPU核确保可靠通讯，即使在高总线负荷的情况下。并且提供精确的报文时间戳。所提供的PC驱动可轻松即插即用安装，并且支持在一台PC上同时使用高达64个USB-CANmodul型USB CAN接口。 它的紧凑结构和特别吸引人的价格，使这款USB-CANmodul8型CAN转USB接口模块成为一款理想的解决方案，广泛应用于基于CAN总线的服务和维护任务。
参数
| 可用CAN通道: |
8路 |
| PC 连接: |
USB V2.0 高速达到 480 Mbps |
| CAN 接口: |
8 路 CAN 接口，高速 CAN 符合 ISO 11898-2，光电隔离
|
| CAN 收发器: |
高速 CAN: 82C251 |
| CAN 规范: |
2.0A (11位标识符)
2.0B (29位标识符) |
| CAN 连接器: |
SUB-D9 |
| CAN 比特率: |
10kbps 至 1Mbps |
| CAN 总线功能: |
远程帧
只听模式
为收到的报文加时间戳
接收传输的回声包含时间戳
由模块自动传输周期性报文 |
| 软件支持 Windows 操作系统: |
USB-CANmodul Control - 该配置工具可管理多个 USB-CANmodul 型USB CAN模块
PCAN View - 一款简单的CAN监视器，可接收和传输CAN报文 |
| 程序员支持的Windows操作系统: |
全面的程序员 API 包括演示源，适用于 Microsoft Visual C++, LabView, Visual Basic .NET
CANopen API for .NET – 基于 SYS TEC CANopen 协议栈并可轻松执行CANopen应用程序 |
| 程序员支持的Linux操作系统: |
SocketCAN based API (Linux Kernel version 2.6.32) |
| 设备驱动: |
Windows , Linux, WinCE 5.0, WinCE 6.0 |
| LED 指示灯: |
LED指示灯用于电源、CAN状态、CAN通讯 |
| 电源: |
85 ... 264 VAC, 可选 9 ... 36 VDC |
| 电流消耗: |
自供电 |
| 操作温度: |
0℃ 至 +55℃ |
| 外壳: |
台式，1HU 19” 轨道安装或开放支架 |
| 重量: |
大约 1062g |
| 尺寸: |
200 x 224 x 72 (LxWxH, in mm) |
|
下载
 |
USB-CANmodul 实用程序包：V4.15 - 驱动 for Windows / LabView |
6 MB |
|
USB-CANmodul 驱动包 for Windows CE：V1.02 - 驱动 for WinCE 5.0 和 WinCE 6.0 |
210 kB |
|
CANopen API for .NET：P/N SO-1088 - V5.46 - 2010 5月发布 |
33 MB |
|
Linux SocketCAN 驱动 for USB-CANmodul 系列 V0.4版本 |
69 kB |
订货说明
| 货号 |
说明 |
| 3204004 |
USB-CANmodul8：台式，高速 CAN 收发器 82C251, 光电隔离，电源 85 至 264 VAC |
| 3204010 |
USB-CANmodul8：台式，高速 CAN 收发器 82C251, 光电隔离, 电源 9 至 36 VDC |
| 3404002 |
USB-CANmodul8：19" 轨道安装，高速 CAN 收发器 82C251, 光电隔离, 电源 85 至 264 VAC |
| 3304000 |

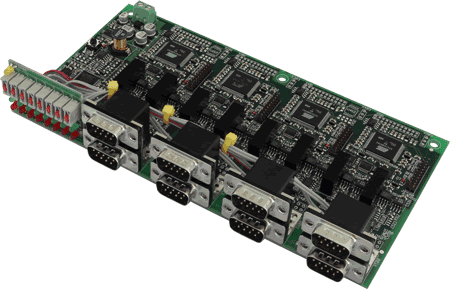

USB-CANmodul8：开发支架，高速 CAN 收发器 82C251, 光电隔离, 电源 85 至 264 VAC |
|
|
|
