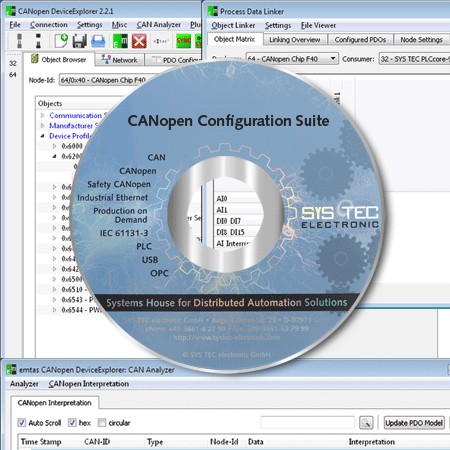

CANopen Configuration Suite - CANopen组态软件

CANopen组态软件是一款高性能又易用的工具，能够高效又直截了当地规划全部CANopen网络以及设备。它组合各种功能和直观操作性并在所有工程阶段支持你，包括规划、开发、起步和服务。你能够马上集中精力到你的应用和系统参数的定义上。CANopen组态软件包括CANopen DeviceExplorer、PDL (过程数据链接器) 插件和我们独有的访问各种CAN接口的CAN驱动。

广泛的硬件支持

我们提供不同一般的硬件支持，适用于各个厂家的CAN总线接口。你不会局限于特定供应商。CANopen组态软件极大减少大型系统要求的配置工作量。最小化配置错误的风险，因此系统上的质量和安全性获得提高。

特点和优势

• 设备和网络的配置保存和加载
• 工程导向网络配置基于CANopen EDS和DCF文件
• 在线和离线访问CANopen设备对象字典
• 集成CANopen主站功能性例如NMT命令 (启动/停止网络)、节点保护（启动/停止保护和心跳）、配置PDO (映射和通讯参数)、归零CANopen设备（归零通讯、归零节点）
• 集成CAN分析仪，用于实时总线监视例如显示CAN报文 (CAN层2)、CANopen报文解释 (CAN层7)
• 记录CAN报文和以后解释
• 显示和手动传输PDO

• 按照用户规格解释CAN数据
• 通过CAN总线下载设备和网络的配置
• 网络扫描探测设备和总线的连接
• CAN报文的传输或单次或周期地排序
• 通过拖和放功能实现自动PDO映射
• 用所提供的PDO配置生成DCF文件
• 节点配置编辑
• NMT起步可调
• 从站分配可调
• 同步可调
• 导出网络变量列表，按照IEC 61131-3

插件

CANopen DeviceExplorer LSS主站插件

提供CANopen设备的所有LSS主站服务和便利性开发。可远距离通过CAN总线调整LSS从站的比特率和节点ID。也支持整个网络的网络扫描和节点ID半自动化定位。

CANopen DeviceExplorer CiA 402插件

提供符合CiA 402的CANopen驱动状态机控制。子协议位置和速率模式模块可用于配置参数例如加速度、速度、减速以及目标位置。

CANopen DeviceExplorer SRDO插件

包含一个增加的对话框用于CANopen DeviceExplorer和提供CiA 304的一致性配置，兼容安全相关数据对象 (SRDO) 和过程数据安全传输。

CANopen DeviceExplorer Script插件

基于JavaScript，扩充CANopen特定命令，实现发送和接收SDO、PDO和NMT报文。利用图形化UI Designer，创建用户自己的界面。因此用户指定测试或服务应用程序都可轻松实现。

订货信息

下载

CANopen DeviceExplorer for Windows P/N SO-1124 - 评估版 2.3.2

37 MB

相关文档

CANopen工具链产品小册子
USB-CANmodul系列CAN接口小册子
CANopen Configuration Suite - 用户手册
