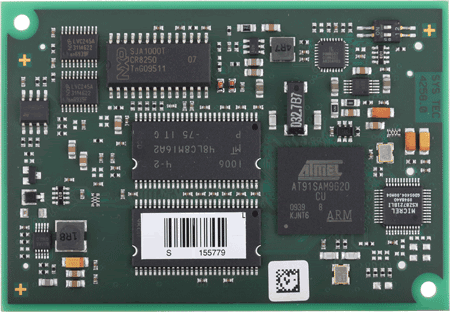

    PLCcore-9G20嵌入式PLC核心模块

    /uploads/bd/13/bd133de5de4921a6ab904689e63e8eba/3390024-PLCcore-9G20_0915-450x450.png

    说明

    开发现代化的、复杂的控制系统要求多种技术和积累的知识。这不仅仅涉及到硬件和应用程序的开发。事实上,操作系统的匹配、通讯连接和现场总线,以及并行运行的进程之间的数据交换,逐渐变为了必需。通过把 PLCcore-9G20 作为PLC内核用在用户特定的控制中,使开发的工作量最小化。

    PLCcore-9G20 是一个即插即用的、OEM级的单板计算机,运行于 Linux 系统,和一个即用型符合 IEC 61131-3 标准的运行时间内核,并且预装了 CANopen 管理器。该模块可把一个紧凑的、高性能的硬 PLC 集成到定制的、用户特定的应用项目中,并且工作量最小 - 无需 IEC 61131-3 开发和转售许可证所带来的高昂成本。该板内含所有高速组件,它是一块紧凑的低电磁干扰的多层电路板。它具有全面又高性能的软件,因此适用于各行各业。

    ARM9-CPU 运行在 400 MHz 下,并且具有低功耗和高性能。在PLC固件运行的同时,Linux 操作系统可运行其它的用户应用程序。同时通过使用过程图片,可在PLC程序和用户软件之间双向交换数据。

    因为有可自由编程的板载FPGA,因此它能够实现基本的数字输入和输出,以及高度复杂的外设。FPGA的基本版本包含强大的计数器和PWM器件。另外,板上还有3个ADC通道。FPGA的VHDL源代码和 I/O 驱动的源代码,这两者都包含在我们的驱动开发包 (DDK)内。因此能够灵活执行你的I/O连接。

    PLCcore-9G20 全面的 CANopen 库包含一个符合 CiA302 标准的 CANopen 管理器。它支持自动节点配置,因此可以通过 CANopen 器件实现模块的灵活扩展,并且即插即用。另外,PLCcore-9G20 使用 CiA 314 设备子协议 - "IEC 61131-3 可编程设备" (前述的 CiA 405),因此很容易与其它 CANopen 模块进行数据交换。

    除了以太网接口和CAN接口,PLCcore-9G20 还有两个全速 USB 2.0 主机端口、一个USB设备端口,和4个UART端口。因为有许多通信接口,使该模块非常适合用来作为分布式自动化系统的中央单元和作为通信网关。

    Linux 作为主流的 CPU 支持 ARM9 架构,并且确保现行的内核版本可用于该模块。另外,对于 ARM 处理器,现有标准软件的各种端口和业界认可的 Linux 实时扩展 Xenomai。



    特性

    PLCcore 固件: IEC61131-3 运行时间内核预装
    共享的过程图片
    符合 CiA302/314 的 CANopen 管理器
    可定制 I/O 驱动
    通过 Ethernet 或 CANopen 下载程序
    控制器: Atmel AT91SAM9G20,with ARM 926EJ-S Core, 32-bit
    系统时钟: 440MIPS at 400MHz
    RAM: 32MiB SDR-SDRAM (64MiB 可选)
    FLASH: 16MiB NOR (64MiB 可选), 16位数据总线
    板载外设: DMA, MMU, 硬件看门狗, 温度传感器, RTC
    快速以太网: 1x 10/100Mbps, 板载 PHY
    CAN: 1路
    UART: 4路
    USB: 2x USB 2.0 主机, 12Mbps 全速
    1x USB 2.0 设备, 12Mbps 全速
    SPI/I2C: 1 只有 FPGA 固件 / 1
    大量存储: MMC/SD-卡标注在板到板连接器上
    FPGA: Lattice ECP2-6
    其它: SSC
    工作条件: 温度: -40°C…+85°C
    湿度: 10-90% RH, 非冷凝
    电源: 3.3V +/- 5%, 最大1A
    尺寸/重量: 78 x 54 x 7,5 (L x W x H in mm) / 20g
    板到板连接器: 2x 50 个管脚头插座, 1.27 mm 节距
    可用的板到板连接器: CAN, USB 设备, 2 USB 主机, I2C, 2 SD-卡, Ethernet, 19个数字输入线路, 8个数字输出线路, 3 个模拟输入线路, 4 PWM/DIO, 4 个定时器/计数器/DIO
    符合 RoHS:
    操作系统: Linux
    集成开发环境 (IDE): 预先集成的 Eclipse-based IDE 含 GNU C/C++ 工具链、源-和汇编-级调试器。IEC 61131-3 IDE (OpenPCS) 和 SYS TEC 供应商扩展
    补充中间件: CANopen 协议栈源代码
    Ethernet POWERLINK 协议栈源代码



    下载

    OpenPCS IEC 61131-3 编程系统 版本 V6.5.4 90 MB
    SYS TEC - OpenPCS / IEC 61131-3专用扩展
    版本 6.5.4 RV3
    14 MB


    订货说明

    货号 说明
    3390025 PLCcore-9G20:PLCcore-9G20, 通过 Ethernet/UDP 下载程序


    相关文档

    模块上系统 - ECUcore 概述
    PLCcore 理念 - 白皮书
    PLCcore-9G20 - 系统手册
    ECUcore-9G20 - 硬件手册
    PLCcore-9G20 - 产品宣传册
