SYS TEC 首页 > 模块上系统 > 工控核心板

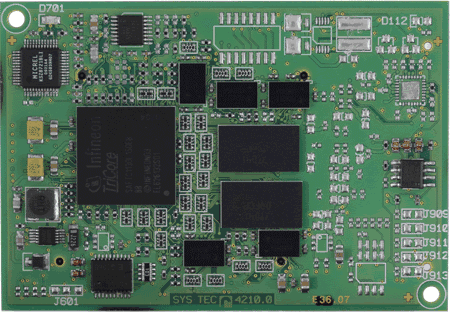

ECUcore-1130 工控核心板

基于英飞凌TC1130处理器的核心模块

System on Module SoM - 1130 Tricore - ECUcore-1130

说明

内含4个CAN接口、以太网、3个串口和一个板载FPGA,这款 ECUcore-1130 特别适用于嵌入式控制应用项目,具有高计算功率和网络高需求。内置 PXROS-HR 操作系统,该板特别适用于安全第一的应用项目。


特性

控制器: 英飞凌 TC1130, 基于 Tricore V1.2
系统时钟: 150MHz
RAM: 64MB SDR-SDRAM (32MB 可选)
Flash: 128MB NOR (16/32MB 可选)
SERIAL FLASH : 2MB 只是 FPGA-固件
EEPROM: 32 KiB
FPGA 可选: Lattice LFE2-6
快速以太网: 10/100Mbps, 板载 PHY
CAN: 4路
UART: 3路
SPI/I2C: 2路/2路
工作条件: 温度: -40°C…+85°C; 湿度: 10-90% RH, 非冷凝
电源: 3.3V +/- 4%, 最大1.5A
尺寸/重量: 78 x 54 x 8 (L x W x H in mm), 20g
板到板连接器: 3x 120 管脚头插座, 0,5 mm 节距
可用板到板连接器: CAN, 2路I2C, 2路SPI, 2路微型链接接口 (MLI), 3路32位通用定时器,多用途 I/O 信号, 2路16位捕获和比较器 (CAPCOM6), USB 设备 1.1 接口,以太网
满足 RoHS: 是的
操作系统支持: PxROS
集成开发环境 (IDE): 预先集成的 Eclipse-based IDE 含 GNU C/C++ 工具链、源-和汇编-级调试器
补充的中间件: CANopen 协议栈源代码
Ethernet POWERLINK 协议栈源代码



订货说明

货号 说明
4001003 ECUcore-1130, 标准版 64MB RAM, 128MB Flash, 32kb EEPROM, FPGA, RTC, 温度传感器


相关文档

模块上系统 - ECUcore 概述
ECUcore-1130 - 硬件手册 (DE)

相关产品

CANopen 主站和从站源代码 CiA 301
CANopen 管理器源代码 CiA 302
