说明

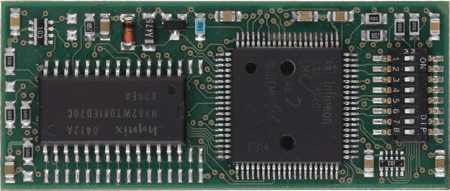

这个微小但极具性价比的即插即用的单板计算机基于16位英飞凌C164CI微控制器，并以MQFP-80封装。40个管脚DIP设备大小内含单排SMD管脚头连接器，节距为2.54毫米，这个板专用于用户应用设计的一个通用核心部件。
C164微控制器的各种端口线路都可用于这些连接器上的目标应用板。这就使 DIPmodul-164 可以像“可编程大芯片”一样插入目标应用中。
C164CI 有一个片上全CAN控制器。这使 DIPmodul-164 用作CAN系统中的网络节点。存储器可扩展至256KB SRAM和高达256KB的FLASH，可为更广泛的应用程序提供空间。
达到64KB的串行EEPROM可用于非挥发性保存过程变量和数据。FLASH可通过串口在板上编程。外围设备可很容易通过SPI总线进行扩展。板载外围设备的驱动软件包含在源代码中。 |
|
规格
| 控制器 |
英飞凌 C164CI (16位微控制器) 以 MQFP-80 封装 |
| 系统时钟 |
20MHz |
| RAM |
32 kB SRAM (256 kB 可选) |
| Flash |
128 kB (256 kB 可选) |
| EEPROM |
2 kB (64 kB 可选) |
| CAN |
1路高速 CAN2.0B |
| 其它 |
实时时钟、看门狗、定时器 |
| 扩展接口 |
SPI |
| 电源 |
5 VDC |
| 耗电量 |
常规 80 mA |
| 连接器 |
DIL 40, 2,54mm 节距 |
| 工作温度 |
0°C 至 +70°C
可选 -40°C 至 +85°C |
| 尺寸 |
56x23 mm |
| 补充中间件 |
CANopen 协议栈源代码 |
|
