• 工程文件处理和对比
• 通过总线扫描、从文件读取和拖放创建拓扑
• 在配置的和实际的网络之间对比
• 过程图像，可缩放
• S2S编辑器
• FSoE主站和从站处理

• 各种采样率
• 分布式时钟 (DC) 设置
• 从CoDeSys导入信号名
• 导出网络配置文件

– ETG.2100 含KPA扩展，ETG.2100
– IEC 61131-3 标准，导出“C” 头文件

EtherCAT主站网络配置

向上绑定到主站，Studio获取主站配置 (如果主站正在运行) 或扫描该网络探测实际硬件配置，然后把主站端配置和Studio中的某个进行对比。如果配置不匹配，有多种可能处理这些不同，例如简单地更换主站或studio端配置为它的副本或者高级交互的配置合并。

EtherCAT拓扑

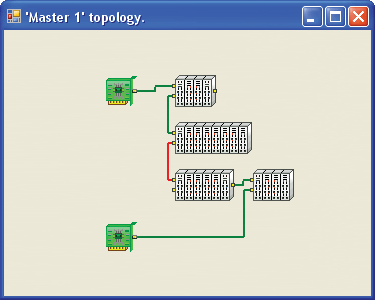

拓扑视窗显示EtherCAT网络架构和状态。当分段之间通讯有丢失时，你能够看到导线变成红色高亮。如果电缆断开发生于冗余检查启用状态下，系统将指示断开的位置。

EtherCAT电缆冗余

目前冗余已经成为大多数应用的必须，因为在过程自动化领域对系统持续性和可靠性的要求日益增加。电缆冗余使多种事情变成可能，这些问题是传统现场总线建立在闭环原理下的常见的多个瓶颈，例如电缆反馈问题查找和电缆断开情况下的系统可用性。如果网络中发生线路断开，可被探测到并且拓扑将显示事件（红色线路）。因为在布线和网络中的冗余，所有从站保持和EtherCAT主站的连接。

过程图像观察器

过程图像观察器显示存储器内输入/输出的分配。

从站对从站通讯

从站对从站通讯允许在过程图像输入-输出矩阵中的逻辑通讯，无需直接的物理导线。

ECAT工程比较工具

ECAT工程比较工具可比较Studio中可用工程和其它来自文件的工程。

不同之处用可定制颜色高亮，属性值可用。
