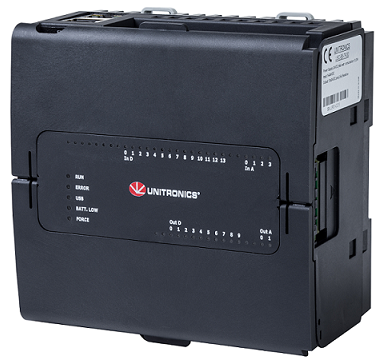

    UniStream® PLC - 新概念鲁棒性PLC控制器：虚拟HMI

    功能强大的多功能PLC控制器，可为用户提供高级通信支持，各种内置I/O配置和虚拟HMI。

    虚拟HMI - 该PLC在PLC自身内部存储并运行程序逻辑以及HMI用户应用程序。这带来了一个独特的优势：
    您可以查看和操作您的机器，或通过任何手机、PC或远程显示设备访问您的过程。

    主要功能：以太网/IP、MQTT、SNMP、SQL、Web服务器、FTP、SNMP等。

    提供三种版本：经典版，标准版和专业版







    强大的PLC控制器概述

    可编程逻辑控制器

    • 自动调整PID，最多64个独立回路
    • 通过数据表和采样记录配方和数据
    • MicroSD卡 – 日志、备份、克隆及更多
    • 功能块和结构



    虚拟人机界面

    • 完整的HMI功能
    • 支持不同的分辨率类型
    • 包括拖放图形库
    • 多国语言显示
    • 内置报警画面
    • PDF查看器
    • 多级密码保护 – 轻松快捷



    输入输出

    • 本地扩展：最多2048个I/O
    • 远程扩展：通过UniStream远程I/O
    • I/O选项包括数字、模拟、高速和温度。参见下表：
      • UniStream PLC - 内置I/O
      • Uni-I/O™模块
      • UniStream远程I/O





    通讯

    内置端口：

    • 2以太网TCP/IP
    • 1个USB主机
    • 1个用于编程的Mini USB

    附加端口2：

    • 1个CANbus
    • 1个RS485
    • 1个RS232

    协议：

    • MQTT客户端
    • 以太网/IP
    • MODBUS TCP
    • CANopen、CANlayer2、UniCAN
    • SNMP协议
    • 通过网关的BACnet、KNX和M-Bus
    • 适用于第三方协议的Message Composer

    一般特征：

    • SQL客户端
    • Web服务器
    • 电子邮件和短信
    • 通过VNC远程访问
    • FTP服务器和客户端
    • GPRS



    UniLogic®软件

    一体化–对应用程序的所有方面进行编程：

    • 代码阶梯
    • 设计漂亮的HMI屏幕和网页
    • 配置硬件
    • 建立并实施沟通
    • 一次构建，创建和重用阶梯功能、屏幕、网页等

    详细>>



    产品参数

    UniStream® PLC

    I/O选项
    I/O数量 (内置、本地和远程) 多达2,048 I/O点
    内置I/O或Uni-COM模块 根据型号和插件型号 (见下表)
    本地Uni-I/O™ 模块 要添加本地I / O，请使用UAG I / O扩展适配器。这些适配器为标准UniStream Uni-I / O™模块提供连接点
    远程 I/O 扩展 使用UniStream的基于以太网的远程I / O适配器通过以太网添加I / O（请参阅I / O扩展模块表）
    Bit Operation 0.13 µs
    Ladder Memory 1 MB
    External Memory MicroSD or MicroSDHC card
    Size: up to 32GB
    Data Speed: up to 200Mbps
    电源 24VDC (B1 support 12V/24VDC)
    备用电源

    型号：3V CR2032锂电池（5）

    电池寿命：在25°C下，典型值为4年
    电池电量低检测和指示（通过BATT.LOW指示灯和系统标签）。
    通讯
    端口 2 Ethernet •1 USB host • 1 mini USB device for programming1
    协议 • MQTT Client • EtherNet/IP • Modbus TCP • CANopen, CANlayer2, UniCAN • SNMP
    • BACnet, KNX and M-Bus via gateway
    显示区：Height x Width (mm) Height x Width (mm) 108 x 64.8
    环境
    保护 IP20, NEMA1
    工作温度 -20°C to 55°C (-4°F to 131°F)

    *注释:

    1. 只是Pro (B10)和Standard (B5)



    UniStream® 显示器

    产品类型

    		 UniStream显示器 UniStream 显示器 UniStream HMI面板 UniStream HMI面板

    货号

    		 USL-050-B05 USL-070-B05 USP-104-B10 USP-156-B10

    尺寸

    		 5" 7" 10.4" 15.6"

    分辨率

    		 800x480 (WVGA)
    		 800x480 (WVGA)
    		 800x600 (SVGA)
    		 1366x768

    显示区：Height x Width (mm)

    		 108 x 64.8 154.08 x 85.92
    		 211.2 x 158.4
    		 344.23 x 193.53

    工作温度

    		 -20°C to 55°C (-4°F to 131°F) 0°C to 50°C (32°F to 122°F)

    类型

    		 TFT, LCD, 触摸HMI面板

    保护

    		 前面: IP65/66, NEMA 4X
    后端: IP20, NEMA1    		 前面1 : IP65/66, NEMA 4X
    后端: IP20, NEMA1

    注释：

    1. 仅在安装了音频插孔封口的情况下，UniStream才符合IP66和NEMA4X。请参考《 HMI面板安装指南》。



    UniStream PLC内置I/O

    输入 1 输出
    货号 概述 数字
    (隔离)
    		 HSC/轴编码器 *1
    		 模拟 温度输入, RTD/TC
    		 三极管 *2
    (隔离)
    		 PWM *2
    		 继电器 模拟 工作电压
    USC-B5-B1
    USC-B10-B1    		 无内置I/O 无 无 无 无 无 无 无 无 12/24VDC
    USC-B5-TR22
    USC-B10-TR22    		 10数字
    2个模拟输入
    2个晶体管输出，npn，包括2个PWM输出。
    8路继电器输出    		 10
    漏/源    		 无 2
    0-10V, 0-20mA,
    4-20mA
    12-bit    		 无 2
    漏 (npn)    		 2
    30kHz    		 8
    		 无 24VDC
    USC-B5-T24
    USC-B10-T24    		 10数字
    2个模拟输入，12个晶体管输出，pnp，包括2个PWM输出    		 10
    漏/源    		 无 2
    0-10V, 0-20mA,
    4-20mA
    12-bit    		 无 12
    源 (pnp)    		 2
    3kHz    		 无 无 24VDC
    USC-B5-RA28
    USC-B10-RA28    		 14数字
    包括2个HSC，
    2个模拟输入
    2个温度输入，
    8路继电器输出
    2路模拟输出
    		 14
    漏/源


    		 2
    90kHz 32-bit



    		 2 (隔离)
    0-10V, 0-20mA, 4-20mA
    14-bit    		 2 (隔离)
    热电偶,
    PT100/NI100/NI120/
    PT1000/NI1000    		 无 无 8 2
    0-10V,12-bit, ±10V
    11-bit+sign
    0-20mA, 4-20mA
    12-bit    		 24VDC
    USC-B5-TA30
    USC-B10-TA30    		 14个数字输入，包括2个HSC，
    2个模拟输入
    2个温度输入，
    10个晶体管输出，pnp，包括2个PWM输出，
    2路模拟输出    		 14
    漏/源    		 2
    90kHz 32-bit    		 2 (隔离)
    0-10V, 0-20mA, 4-20mA
    14-bit    		 2 (隔离)
    热电偶,
    PT100/NI100/NI120/
    PT1000/NI1000    		 10
    源 (pnp)    		 2
    3kHz    		 无 2
    0-10V,12-bit, ±10V
    11-bit+sign
    0-20mA, 4-20mA
    12-bit    		 24VDC
    USC-B5-R38
    USC-B10-R38    		 24个数字输入，包括4个HSC，
    2个模拟输入
    12路继电器输出    		 24
    漏/源    		 4
    90kHz 32-bit    		 2
    0-10V, 0-20mA,
    4-20mA
    12-bit    		 无 无 无 12 无 24VDC
    USC-B5-T42
    USC-B10-T42    		 24个数字输入，包括4个HSC，
    2个模拟输入
    16个晶体管输出，pnp，包括2个PWM输出    		 24
    漏/源    		 4
    90kHz 32-bit    		 2
    0-10V, 0-20mA,
    4-20mA
    12-bit    		 无 16
    源 (pnp)    		 2
    3kHz    		 无 无 24VDC
    USC-B3-R20
    		 10个数字输入，
    2个模拟输入
    8路继电器输出
    		 10
    漏/源
    		 - 2
    0-10V, 0-20mA,
    4-20mA
    12-bit
    		 - 8 24VDC
    USC-B3-T20
    		 10个数字输入，
    2个模拟输入，8个晶体管输出，pnp，包括
    2个PWM输出
    		 10
    漏/源    		 2
    0-10V, 0-20mA,
    4-20mA
    12-bit
    		 - 8
    源 (pnp)
    		 2
    3kHz
    		 - - 24VDC

    *注释:

    1. 请注意，高速输入包含在数字输入的总数中。
    2. 注意，PWM输出包括在晶体管输出的总数中。



    UniStream远程I/O

    货号 说明 连接器类型
    适配器
    URB-TCP UniStream远程IO以太网适配器 10 RTB
    数字输入
    URD-0800 8数字输入 (漏 / 源), 24VDC 10 RTB
    URD-1600-8 16数字输入 (漏 / 源)), 24VDC 18 RTB
    URD-3200-4 32数字输入 (漏 / 源)), 24VDC 40 PIN IDC
    URD-0400B 4数字输入, 120VAC 10 RTB
    URD-0400C 4数字输入, 240VAC 10 RTB
    编码器/高速计数器
    URD-0200E 2高速计数器 / 编码器输入, 24VDC 10 RTB
    URD-0200D 2高速计数器 / 编码器输入, 5VDC 10 RTB
    数字输出
    URD-0008CH 8数字输出 (源), 24VDC/0.5A 10 RTB
    URD-0008CI 8数字输出, (源), 24VDC/2A 10 RTB
    URD-0016CG-8 16数字输出, (源), 24VDC/0.3A 18 RTB
    URD-0032CG-4 32数字输出, (源), 24VDC/0.3A 40 PIN IDC
    URD-0008NH 8数字输出 (漏), 24VDC/0.5A 10 RTB
    URD-0008NI 8数字输出, (漏), 24VDC/2A 10 RTB
    URD-0016NG-8 16数字输出, (漏), 24VDC/0.3A 18 RTB
    URD-0032NG-4 32数字输出, (漏), 24VDC/0.3A 40 PIN IDC
    继电器
    URD-0004RH 4 继电器, 2A 10 RTB
    URD-0004SK 4固态继电器, 240VAC/DC, 0.5A 10 RTB
    URD-0004SM 4固态继电器, 110VAC/DC, 1A 10 RTB
    URD-0004SN 4固态继电器, 24VAC/DC, 2A 10 RTB
    模拟输入 12 bit
    URA-0400O 4 模拟电流输入 12bit 10 RTB
    URA-0800O 8 模拟电流输入 12bit 10 RTB
    URA-1600O-8 16 模拟电流输入 12bit 18 RTB
    URA-0400P 4 模拟电压输入 12bit 10 RTB
    URA-0800P 8 模拟电压输入 12bit 10 RTB
    URA-1600P-8 16 模拟电压输入 12bit 18 RTB
    模拟输入 16 bit
    URA-0400T 4 模拟电流输入 16bit 10 RTB
    URA-0800T 8 模拟电流输入 16bit 10 RTB
    URA-1600T-8 16 模拟电流输入 16bit 18 RTB
    URA-0400U 4 模拟电压输入 16bit 10 RTB
    URA-0800U 8 模拟电压输入 16bit 10 RTB
    URA-1600U-8 16 模拟电压输入 16bit 18 RTB
    模拟输出 12 bit
    URA-0004W 4 模拟电流输出 12bit 10 RTB
    URA-0008W 8 模拟电流输出 12bit 10 RTB
    URA-0004X 4 模拟电压输出 12bit 10 RTB
    URA-0008X 8 模拟电压输出 12bit 10 RTB
    URA-0016X-8 16 模拟电压输出 12bit 18 RTB
    模拟输出 16 bit
    URA-0004Y 4 模拟电流输出 16bit 10 RTB
    URA-0008Y 8 模拟电流输出 16bit 10 RTB
    URA-0004Z 4 模拟电压输出 16bit 10 RTB
    URA-0016Z-8 16 模拟电压输出 16bit 18 RTB
    温度
    URS-04RT 4 RTD / 电阻 10 RTB
    URS-04TC 4 热电偶 / mV 10 RTB
    URS-08RT-2 8 RTD / 电阻 20 PIN IDC
    URS-08TC-2 8 热电偶 / mV 20 PIN IDC
    电源
    URP-PS24V 适配器附加系统电源扩展, 1A 10 RTB
    URP-C0V0V 8 0VDC 电位分布 10 RTB
    URP-C24V24V 8 24VDC 电位分布 10 RTB
    URP-C0V24V 4 24VDC, 4 0VDC电位分布 10 RTB
    URP-PDIST 外部通用配电 10 RTB
    URP-SHIELD 外部通用屏蔽分配 10 RTB
    备件
    URB-END 适配器终端模块 无
    URB-TCP UniStream远程 IO 适配器, 6 模块 无
    URO-0105 10 可拆卸端子板用于I/O 10 RTB
    URO-0106 18 可拆卸端子板用于I/O 18 RTB
    URO-0101 10 可拆卸端子板用于电位分布 10 RTB
    URO-0102 10 可拆卸端子板用于外部电源 10 RTB



    Uni-COM™ 模块

    货号1 通讯端口
    UAC-CB-01RS2
    		 Uni-COM: 1x RS232 port
    UAC-CB-01RS4 Uni-COM: 1x RS485 port
    UAC-CB-01CAN Uni-COM: 1x CANbus port

    注释：

    1. 所有Uni-COM模块 - 最多2个串行模块和1个CANbus模块。基本 (B3) 版本支持1个串行模块。



    Uni-本地扩展适配器

    货号 说明
    UAG-XK125 短程套件, 125 cm
    UAG-XKP125 短程+嵌入式电源套件, 125 cm
    UAG-XK300 短程套件, 300 cm
    UAG-XKP300 短程+嵌入式电源套件, 300 cm
    UAG-XKPLXXXX 长程+嵌入式电源套件, 长度: 600, 1200, 1500, 2000, 3000cm



    Uni-I/O™ 模块

    输入 输出
    扩展模块货号 数字
    (隔离)    		 HSC/轴
    编码器 4    		 模拟 温度测量 重量测量 三极管
    (隔离) 5    		 PWM/HSO 5 继电器 模拟 工作
    电压
    数字
    模块
    (隔离)    		 UID-1600 16
    漏/源    		 无 无 无 无 无 无 无 无 24VDC
    UID-0808T 8
    漏/源    		 无 无 无 无 8
    源(pnp)    		 无 无 无 24VDC
    UID-W1616T 3 16
    漏/源    		 无 无 无 无 16
    源(pnp)    		 无 无 无 24VDC
    UID-0808THS 1 8
    漏/源    		 2
    250kHz 32-bit    		 无 无 无 8
    源(pnp)    		 2 2
    250kHz
    2
    3kHz    		 无 无 24VDC
    UID-0016T None 无 无 无 无 16
    源(pnp)    		 无 无 无 24VDC
    UID-0808R 8
    漏/源    		 无 无 无 无 无 无 8 无 24VDC
    UID-W1616R 3 16
    漏/源    		 无 无 无 无 无 无 16 无 24VDC
    UID-0016R 无 无 无 无 无 无 无 16 无 24VDC
    模拟和
    温度    		 UIA-0006 无 无 无 无 无 无 无 无 6
    0-10V
    14-bit
    ±10V
    13-bit+sign
    0-20mA, 4-20mA
    13-bit    		 24VDC
    UIA-0402N 无 无 4
    0-10V, 0-20mA, 4-20mA
    13-bit
    		 无 无 无 无 无 2
    0-10V
    14-bit
    ±10V
    13-bit+sign
    0-20mA, 4-20mA
    13-bit    		 24VDC
    UIA-0800N 无 无 8
    0-10V, 0-20mA, 4-20mA
    13-bit
    		 无 无 无 无 无 无 不相关
    UIA-0800NH 无 无 8
    0-20V, 0-20mA, 4-20mA
    带HART通讯    		 无 无 无 无 无 无 不相关
    UIS-04PTN 无 无 无 4
    PT100/NI100
    /NI120
    		 无 无 无 无 无 不相关
    UIS-04PTKN 无 无 无 4
    PT1000/NI1000
    /NI1200
    		 无 无 无 无 无 不相关
    UIS-08TC 无 无 无 8 (隔离)
    热电偶 7    		 无 无 无 无 无 24VDC
    数字/模拟模块 UIS-WCB1 1 , 3 10
    漏/源    		 2
    10kH z 32 bit    		 2 (隔离)
    0-10V, 0-20mA, 4-20mA
    14-bit    		 2 (隔离)
    热电偶, PT100/NI100
    /NI120
    		 无 2 (无隔离)
    漏 (npn)    		 2
    250kHz    		 8 2
    0-10V
    14-bit
    .±10V
    13-bit+sign
    0-20mA, 4-20mA
    13-bit    		 24VDC
    UIS-WCB2 1 , 3 10
    漏/源    		 2
    10kH z 32 bit    		 2 (隔离)
    0-10V, 0-20mA, 4-20mA
    14-bit    		 2 (隔离)
    热电偶, PT100/NI100
    /NI120
    		 无 8
    源 (pnp)
    2 (无隔离)
    漏 (npn)    		 2
    250kHz
    (仅漏输出)    		 无 2
    0-10V
    14-bit
    .±10V
    13-bit+sign
    0-20mA, 4-20mA
    13-bit    		 24VDC

    *注释:

    1. 该模块利用两个高速块，每个高速块可以分配给输入或输出。
    2. 2个输出均为高速，最高250KHz，并且可以用作普通或高速PWM输出（相同的频率和不同的占空比）。
      2个输出为标准速度，并且可以用作标准速度PWM输出（相同的频率，但占空比不同）。
    3. 1个宽I / O模块宽度= 1.5个窄I / O模块宽度
    4. 请注意，高速输入包含在数字输入的总数中。
    5. 请注意，高速输出包括在数字输出的总数中。
    6. 不隔离。
    7. 通道间隔离。



    *此页面概述了Unitronics产品。

    有关更多详细信息，请检查页面末尾的每种产品的完整技术规格。
