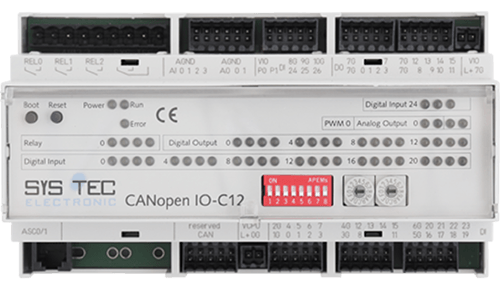

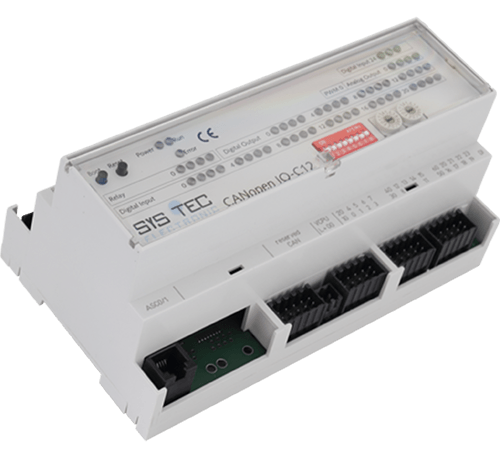

sysWORXX CANopen IO-C12

思泰首页 > 接口和网关> sysWORXX CANopen IO-C12

CANopen IO模块用于扩展你的自动化系统

安装空间小但数字输入和输出通道多

CANopen IO-C12是一款紧凑型CANopen I/O扩展模块具有优良性能。它通过CANopen网络变量能够访问一个成熟的工业级I/O编制,并且具有网络管理和节点保护的功能,采用紧凑型的可DIN导轨安装的外壳。清晰安置的LED指示灯代表每个I/O的状态,一目了然。可拆卸端子块可轻松部署和更换模块。

用于分布式系统,你可通过CANopen IO-C12 IO模块轻松和快速地扩展你的自动化系统。

CANopen IO-C12有一个CPU核包括预编程固件用于CANopen通讯,各种外设用于工业输入和输出。广泛的诊断功能保证可靠和安全工作。

CANopen IO模块的所有输入和输出以及配置参数都可通过CANopen协议来访问。CANopen IO-C12是一款CANopen从站设备,符合CANopen device profile CiA 401和CANopen communication profile CIA 301 V4.02。LED指示模块的状态,符合CiA 303-3 V1.0。



模块特性

物理
尺寸 (LxWxH) 160x95x75mm
温度 0 to 50°C (可选扩展温度范围)
湿度 10 to 95% 非冷凝(VDE 0110)
重量 ca. 350g
安装方法 DIN-导轨安装
外壳保护 IP20
供电
工作电压 2x 24VDC ± 20% (独立供电IO和CPU)
电流消耗 Typical 100mA (没有连接I/O)
I/O接口
DI 24 VDC 24 (电气隔离)
DO 24VDC, 0,5 A 16
继电器输出250VAC, 3 A 4 (3 NO, 1 charger)
模拟输入 4 (可配置: 0...10VDC, 10-Bit分辨率)
模拟输出 2 (可配置: 0...10VDC, max. 30mA, 10-Bit分辨率防短路)
PWM 24VDC, 0,5A 2
可视化
状态LEDs 电源
  错误
  模块状态
  I/O状态

CANopen特性

  • 通讯子协议符合CiA 301
  • 设备子协议符合CiA DS 404
  • 状态指示灯符合CiA 303-3 V1.0
  • 层设置服务(LSS)符合CiA 305 V1.1
  • 3TPDO/3RPDO
  • 动态PDO-链接和映射
  • SDO-服务器
  • 寿命保护、节点保护、心跳生产者/消费者
  • 紧急情况生产者
  • 变量、动态 PDO-映射
  • SDO-服务器
  • SYNC-消费者
  • TPDO传输类型: 异步, 同步, 事件驱动, 周期, 非周期或远程请求
  • 事件定时器和禁止定时器用于TPDO

通讯和设备配置:

  • 电隔离高速CAN总线接口、CAN总线驱动在1条总线上支持多达64个节点
  • 十六进制编码开关用于设置节点ID和波特率
  • CAN总线波特率: 10kBit/s至1Mbit/s
  • CAN-高/低防短路24V
  • 高质量连接器:(包含在发货清单内)
  • RS232接口, 用于固件升级
  • 非挥发性存储器用于存储配置数据



文档

名称 类型 大小 动作
U
sysWORXX CANopen IO-C12 - System Manual
pdf 422 KB Download
sysWORXX CANopen I/O modules - Product Flyer
pdf 987 KB Download

下载

名称 类型 大小 动作
E
EDS file - CANopen IO-C12
P/N SO-1044 - Package includes the "Electronic Data Sheet" (EDS) for the CANopen IO-C12 module
zip 5 KB Download
F
Firmware CANopen IO-C12 Art.Nr. phyPS-409-Y
Release version 1.18
zip 55 KB Download

订货说明

货号 说明
phyPS-409-Y CANopen IO-C12
27 digital inputs, 16 digital outputs, 4 relay outputs, 4 analog inputs, 2 analog outputs and 2 PWM outputs
