简介

开发套件PLCcore-iMX35是一款大容量、全面的开发包，并且价格特别实惠。基于紧凑PLC和集成的目标可视化，它使用户能够自己开发专用HMI设备。

该开发包能够确保快速又无问题地调试PLCcore-iMX35模块上系统。因此，它集成了所有硬件和软件组件，都是创建自己HMI应用的必需组件：PLCcore-iMX35 SOM、相应的开发板包含QVGA LCD显示器、4x4矩阵键盘、I/O外设和多种接口、OpenPCS IEC 61131编程系统、可创建图形页的SpiderControl HMI编辑器（演示版）以及其它附件。

开发板PLCcore-iMX35
开发板包括在套件内方便快速调试PLCcore-iMX35和简化原型设计，适用于基于该模块的用户特定的HMI应用。该开发板包含不同的供电途径、320x240 pixel QVGA LCD显示器、以太网接口、2 CAN接口、2串口、4按键和4 LED用作控制元件用于数字输入和输出，并且它还包含一个滚轮和一个连接器用于4x4矩阵键盘。来自PLCcore-iMX35插头的信号可链接到针脚头连接器，可轻松连接你自己的外设电路。

OpenPCS IEC 61131编程系统
OpenPCS IEC 61131编程系统包含在套件内，用作PLCcore-iMX35的软件开发平台和调试环境。因此该模块可在LD/FUB、SFC和CFC下图形化编程也可在IL或ST下本地编程。经由以太网或CANopen下载PLC程序到模块上 - 依赖于所使用的固件。大容量调试的功能性例如观看和设置变量、单个循环、断点和单个步进，简化开发和调试用户的软件。

SpiderControl MicroBrowser
PLCcore-iMX35的集成目标可视化是基于iniNet Solutions公司的SpiderControl MicroBrowser。它可用于显示PLC的过程数值以及操作者对PLC动作的传递（例如经由触摸屏、滚轮和矩阵键盘的输入）。

VMware Image Linux - ECUcore-iMX35
除了OpenPCS，PLCcore开发套件还包含开箱即用的开发环境用于编写C/C++应用程序，其能够同时执行PLC程序。该C/C++开发环境被预装在VMware虚拟机上。需要启动该虚拟机使用者可免费用。用于应用程序开发的虚拟机的规定提供多种好处给终端用户。在你的开发电脑上安装新软件被减少到VMware使用者。PLCcore开发环境的安装和相关工程文件不需要，因此为新用户消除了很多可能的陷阱。你能够轻松保存你的虚拟机的备份。在数据丢失的情况下，你可以切换到你的备用虚拟机，你可以马上重新投入开发。

文档

下载

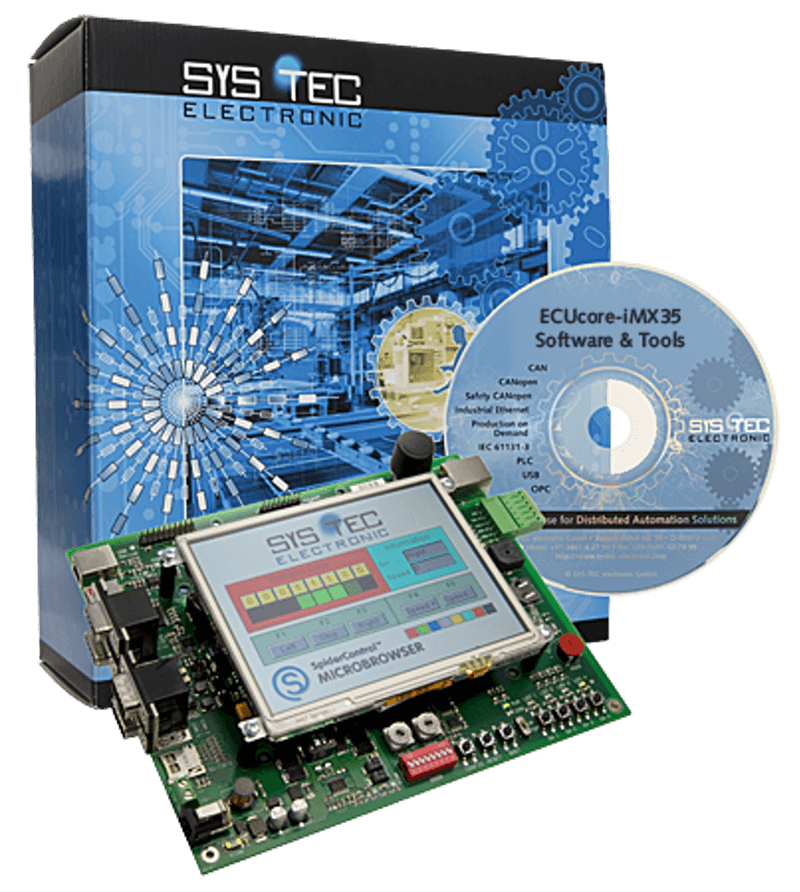

套件清单

• PLCcore-iMX35 - 模块上系统
• 开发板ECUcore-iMX35
• 5.7“ TFT-LCD触摸屏
• 4x4 矩阵薄膜键盘(unlighted)
• 国际电源, 12VDC, 1500mA
• RS232电缆, 1.8m
• FTP patch电缆Cat.5e, 2.0m
• CAN cable for 5 nodes, incl. 2x 120Ohm termination plugs
• Leverage tool
• ESD handling instructions
• OpenPCS - IEC 61131-3 Programming Environment for Windows
• Shared process image reference application project in source code
• VMware image with Linux cross-development tool chain for ECUcore-iMX35

订货说明

开发套件

使用sysWORXX SOM-iMX35所必需的开发套件:

	Development KIT PLCcore-iMX35 开始硬件开发的完美基础。详细>>		Development KIT ECUcore-iMX35 开始软件开发的完美基础。详细>>
