全功能PLC用于工业控制任务
已包含全功能CANopen管理器
说明

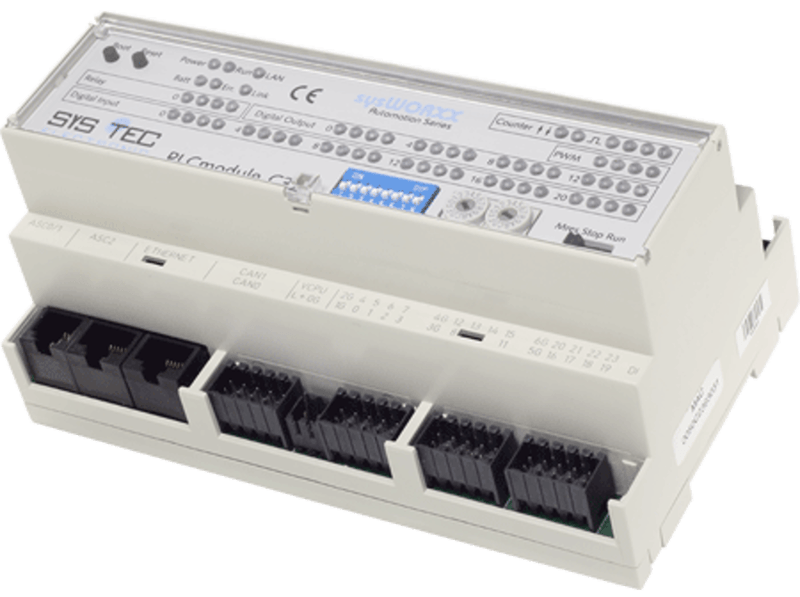

该款 compact PLC - PLCmodule-C32 是一款全功能工业控制器。作为基于 Linux 的紧凑型PLC，该模块可在 C/C++ 和在 IEC 61131-3 中编程。IEC 61131-3 运行时间内核已经包含了一个全功能 CANopen 管理器和功能块用于访问板载外设。
该款紧凑型 PLC - PLCmodule-C32 支持同时执行 IEC 61131-3 PLC 程序和 Linux 应用程序。可在用 IEC 61131-3 编写的PLC程序和其它本地在C/C++中执行的 Linux 应用程序之间共享数据。全面的 IEC 61131-3 功能块库可访问所有通讯接口。更高层的协议例如 CANopen 也提供。内置的 CANopen 管理器服务可轻松集成其它 CANopen 模块并且还可分发应用任务给多个网络化的设备。
文档
| 名称 |
类型 |
大小 |
动作 |
| P |
PLCmodule-C32 - Product Flyer
|
pdf |
1 MB |
Download |
PLCmodule-C32 - System Manual
|
pdf |
1,013 KB |
Download |
文档
| 名称 |
类型 |
大小 |
动作 |
| O |
OpenPCS IEC 61131-3 programming system
Version V7.1.2 RV1.00 - english |
exe |
136 MB |
Download |
| S |
SYS TEC electronic - specific extension for OpenPCS / IEC 61131-3
Version 7.1.2 RV1.00 - english |
exe |
31 MB |
Download |
|
|
特性
| 控制器: |
Freescale MCF5484 MCU with Coldfire V4e core |
| 系统时钟: |
200 MHz |
| RAM: |
64MB DDR-SDRAM |
| FLASH: |
16MB NOR |
| Ethernet: |
1x 10/100 Mbps |
| CAN / UART: |
2 / 3 |
| 输入输出配置: |
24 路数字输入 24VDC
16 路数字输出 24VDC
4 路继电器输出 250VAC/3A
4 路模拟输入 0-10VDC (0-20mA)
2 路模拟输出 0-10VDC |
| 其它: |
2 路 PWM 输出 24VDC/500mA
3 快速计数器输入 24VDC (50kHz)
备用电池 RTC
温度传感器
通过 WEB 浏览器可做基于 HTML 的配置
通过 Telnet 可远程登录 |
| 板载软件: |
Linux, PLC 固件, CANopen 主站, HTTP 和 FTP 服务器 |
| 功能块库: |
通讯 (CANopen, Ethernet, UART)
硬件组件 (RTC, 计数器, PWM) |
| 编程: |
IEC61131-3 和 C/C++ |
| 尺寸: |
160 x 90 x 75 (LxWxH, in mm) |
| 外壳: |
IP20 塑料外壳, DIN导轨安装 |
|
|
订货说明
| 货号 |
说明 |
| 3090002 |
PLCmodule-C32
Program download via Ethernet/UDP or CAN/CANopen
4MiB PLC program memory, 32kiB NVDATA, RTC, 24DI, 16DO, 4 relay, 2 PWM, 3 CNT, 4 AI, 2 AO, 1 ETH, 2 CAN/CANopen, 3 SIO, Power supply: 24VDC, 1A, ±20%, DIN rail mountable IP20 enclosure |
| KIT-160 |
PLCmodule-C32 OpenPCS Starter Kit
OpenPCS programming system according to IEC 61131-3, PLCmodule-C32, USB-CANmodul1, Cable set, Connectors, Documentation Hardware & Software (electronic file) |
| 3393000 |
License Spidercontrol Web Visualization |
|
|
