介绍

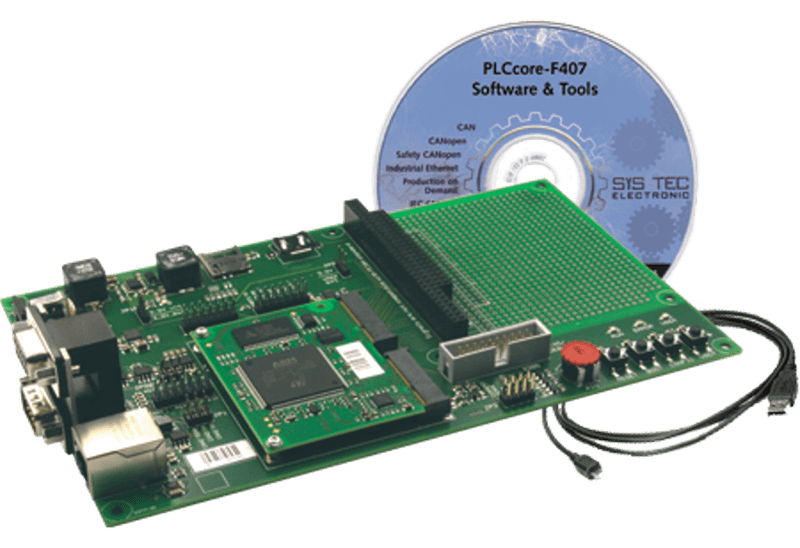

开发包PLCcore-F407用于快速调试PLCcore-F407和简化基于该模块的用户特定应用的原型设计。该开发包包含所有硬件和软件组件，那是创建定制应用所必需的：PLCcore-F407 SOM，带预安装运行时间核、相应的开发板包含I/O外设和许多接口、OpenPCS开发系统、以及其它附件。因此，该开发包形成一个理想平台，可开发基于ECUcore-F407的用户指定应用。
开发板PLCcore-F407
该开发板包含在开发包内，用于快速调试PLCcore-F407和简化基于该模块的用户特定应用的原型设计。该开发板具有多种功能用于电源、以太网接口、两路CAN总线接口、USB、SD卡插槽和低电流RTC含备用电池。用作数字输入和输出的控制基础，该开发板包含4个按键、4个LED、和用于模拟输入的电位计。来自PLCcore-F407插头的信号被连接到管脚头连接器上，可轻松连接你自己的外设电路。
OpenPCS IEC 61131编程系统
OpenPCS IEC 61131编程系统包含在开发包内，用作软件开发平台和用作PLCcore-F407调试环境。因此，该模块可在KOP/FUB、AS和CFC中图形化编程，或者在AWL或ST中文本编程。下载PLC程序到模块，可通过CANopen (PLCcore-F407的Z4选项) 或 Ethernet (PLCcore-F407的Z5选项)来实现。大量调试功能例如观看和设置变量、单个循环、断点和单步，简化开发和试运行用户用于该模块的软件。
|
|
文档
| 名称 |
类型 |
大小 |
动作 |
| P |
PLCcore Concept - Whitepaper
|
pdf |
379 KB |
Download |
PLCcore-F407 - System Manual
|
pdf |
1 MB |
Download |
PLCcore-F407 - Product flyer
|
pdf |
2 MB |
Download |
下载
| 名称 |
类型 |
大小 |
动作 |
| O |
OpenPCS IEC 61131-3 programming system
Version V7.1.2 RV1.00 - english |
exe |
136 MB |
Download |
| S |
SYS TEC electronic - specific extension for OpenPCS / IEC 61131-3
Version 7.1.2 RV1.00 - english |
exe |
31 MB |
Download |
发货清单
- PLCcore-F407- 模块上系统，预装IEC61131-3 runtime-kernel
- 开发板ECUcore-F407
- USB电缆，1.8m
- OpenPCS - IEC 61131-3 Windows编程环境
- ESD handling instructions
订货说明
| 货号 |
说明 |
| KIT-168 |
Development Kit PLCcore-F407
PLCcore-F407, Development Board ECUcore-F407, USB cable, CD OpenPCS - IEC 61131-3 IDE |
|
