USB/CAN接口：CPC-USB/嵌入式

说明

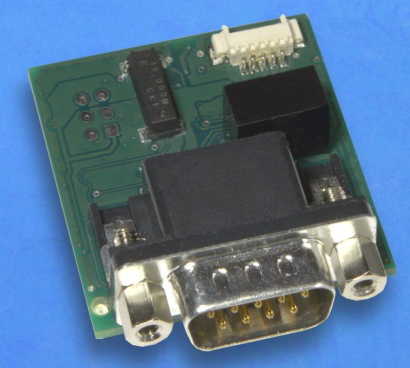

CPC-USB/嵌入式是一款CAN接口，应用于内部USB端口。它的紧凑外形使其特别适用于嵌入式电脑。它被直接安装在SUB-D9外壳开放或者插槽面板上，用电缆连接主板内部USB接口的管脚连接器上。该USB转CAN接口内置Cortex M3微控制器提供片上CAN和USB控制器。通过组合强大CPU和内部外设，可实现多种功能。该接口由USB供电，不需要单独供电给CAN端。CPC-USB/嵌入式接口在CAN和USB之间有电气隔离，并且工作温度范围扩大。它支持11-Bit 和 29-Bit CAN标识符。另外我们还提供附加的操作系统Windows和Linux的应用程序开发包。

主要特性

强大的Cortex M3微控制器和内部CAN控制器
扩大的工作温度范围
支持CAN协议2.0A和2.0B
USB供电
电气隔离
固件可通过USB刷新
开发包有 Windows 2000/XP/Vista/7/8.x 和 Linux版本
支持 Linux socket CAN

技术数据

布置和连接

CPC-USB/嵌入式CAN接口包含CAN段连接于公插头D-Sub 9，管脚分配符合CiA DS-102标准。另外，该CAN接口包含USB连接器，也供电给CPC-USB/嵌入式CAN接口。下表是CAN连接器的管脚分配：

管脚	名称	功能
2	CAN_L	CAN数据线路（显性低）
3	GND	地极
7	CAN_H	CAN数据线路（显性高）

极限值

参数	最小	最大	单位
存放温度	-40	+80	°C
工作温度	-30	+70	°C
供电电压	0	+6	V
总线连接上的电压	-30	+30	V

标称值

参数	最小	典型	最大	单位
电流消耗	-	100	500	mA
供电电压	4,0	5,0	5,5	V

所有值，除非特别指明，都是指在5V供电和20°C环境温度下。

发货清单

CAN接口CPC-USB/嵌入式
USB连接电缆
用户手册
proCANtool CAN-Monitor for operating systems Windows 2000/XP/Vista/7/8.x 软件

订货说明

CPC-USB/embedded

10-08-241-20
