这款紧凑型CAN中继器CRep以协议透明的途径传输和放大CAN信号。两个CAN连接就像单个物理CAN节点。
CRep允许灵活连线拓扑设计。可实现星形和树形结构以及根须结构。
特点
- 传播延迟短
- 小而坚固的结构，全部包裹在环氧树脂内
- 螺钉安装或者电缆管道内安装
技术数据

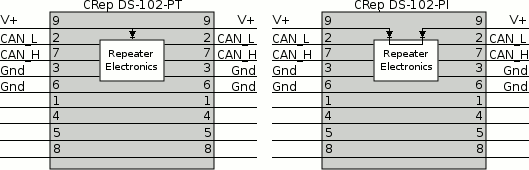

布置和连接
CRep DS 102设备包含2个CAN段，连接D- Sub 9的公和母插头。
极限值
| 参数 |
最小 |
最大 |
单位 |
| 存放温度 |
-20 |
+80 |
°C |
| 工作温度 |
0 |
+60 |
°C |
| 供电电压 |
-100 |
+16 |
V |
| 总线连接上的电压 |
-30 |
+30 |
V |
| 地极电流 (管脚 3, 6) |
-2 |
+2 |
A |
| 信号线电流 (管脚 1, 4, 5, 8) |
-500 |
+500 |
mA |
| 允许功率消耗 (at 60°C) |
n.s. |
1000 |
mW |
|
名义值
| 参数 |
最小 |
常规 |
最大 |
单位 |
| 电流消耗（待机运行） |
n.s. |
68 |
n.s. |
mA |
| 电流消耗 (250 kBits/s, 100% Buslast) |
n.s. |
98 |
n.s. |
mA |
| 供电电压 |
+7 |
n.s. |
+14 |
V |
| 传播延迟 |
n.s. |
100 |
175 |
ns |
|
|
相关产品
» CAN/CAN网关
» CAN中继器CRepOpto
» CAN中继器CRep N
» CAN中继器CRep-S8C
相关资料
CAN中继器举例
CAN中继器网络
CAN网关对中继器
订货说明
| 货名 |
货号 |
| CRep DS-102-PT-xx |
12-00-0..-20 |
| CRep DS-102-PI-xx |
12-00-1..-20 |
|
