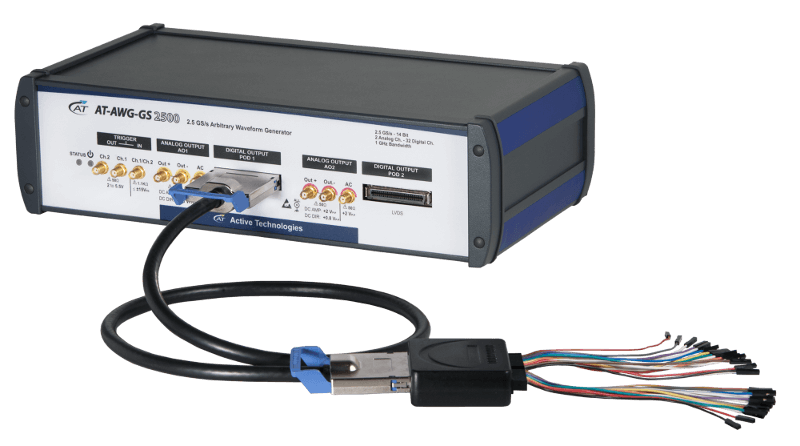

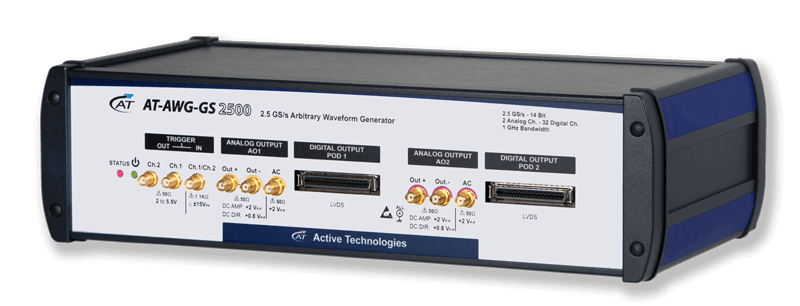

AWG-GS 2500
任意波形发生器

● 2.5GS/s实时采样率

● 14位分辨率

● 2通道

PDF数据单下载

新型任意波形发生器能生成复杂的实时信号

高带宽和高分辨率任意波形发生器帮助你生成高可信的复杂信号，例如数字调制和射频激励，进行功能和性能测试。

AT-AWG-GS 2500，具有2.5GS/s实时采样率和14位垂直分辨率，为你生成高性能模拟和数字波形，全面满足信号测试的要求，并且应用于需要考虑高速度、高分辨率和高质量的测试项目。

用途

• 射频信号生成
• 数字调制
• 输出选项：AC amp、Direct DAC、DC amp
• 非常低的谐波失真
• 高速数字输出
• 实时数据流和处理流程
• 多台仪器同步
• 任意、DDS和函数发生器模式

主要特性

• 2.5GS/s实时采样率
• 14位分辨率
• 2通道
• 存储器：深达64MS/通道
• >1 GHz模拟带宽
• 直接DAC输出：1.6 Vpp差分/0.8 Vpp S.E. > 1GHz带宽
• DC耦合输出：4Vpp差分/2Vpp S.E.
  > 600 MHz带宽
• AC输出：-10 dBm 至 +10 dBm
  > 1GHz带宽
• 谐波失真：< -65dBc
• 非谐波寄生：<-74dBc (1kHz至1GHz)
• 多通道同步：10 ps分辨率歪斜控制
• 任意、DDS和函数发生器模式
• 先进的波形序列发生器
• 数字码型发生器：16/32位@1250/625Mbps
• USB 2.0 PC接口

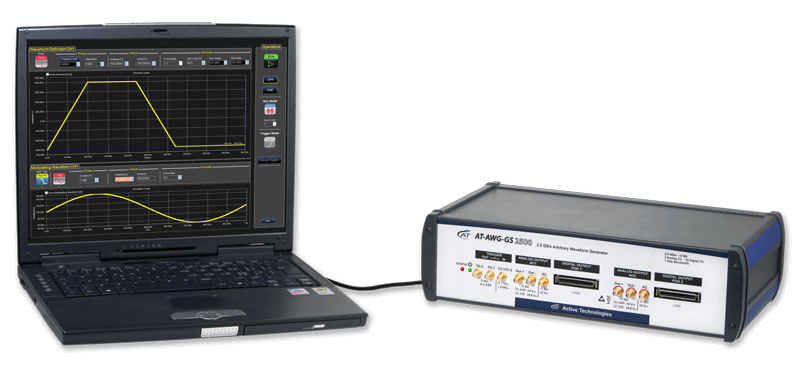

先进的任意/DDS用户界面：

强大的序列发生器，具有环形、条件跳转和子序列功能。
