PCAN-USB X6：6通道高速USB 2.0转CAN FD接口 |
介绍
CAN FD适配器PCAN-USB X6可通过USB把6路CAN FD或CAN网络连接到电脑。它特别适用于连接多个CAN网络例如汽车的硬件在环（HIL）仿真测试台架，或者在生产线上测试CAN产品。
PCAN-USB X6接口有铝合金外壳并且有D-Sub连接器和M12圆形连接器两种版本。M12版本更适用于恶劣环境。另外，解耦版本保证在电脑和CAN总线两侧之间的电气隔离可达300V。
新的CAN FD标准 (CAN with Flexible Data Rate) 主要特征是更高数据传输带宽。每个CAN FD帧最多64个数据位（代替目前
的8位），可用最快12Mbit/s比特率进行传输。CAN FD向下兼容CAN 2.0 A/B标准，因此CAN FD节点可用于现有CAN网络。但是，在这种情况下，CAN FD扩展不可用。
监视软件PCAN-View和CAN连接应用程序开发编程接口PCAN-Basic都包含在发货清单中，并且支持新标准CAN FD。
ISO / Non-ISO CAN FD：
自从CAN FD首次实施起，协议已经获得改进并且现在被包含在标准ISO 11898-1中。改进后的CAN FD标准不兼容原始协议。
我们充分考虑了这种情况，我们的CAN FD接口支持这两种协议版本。如果需要，你可以通过软件环境 („Non-ISO“ 和 „ISO“)切换到CAN FD协议。2015年2月之前交付的设备需要固件升级获得该功能。如果你有兴趣和更多信息，请联系我们：info@dgruijun.com。 |
|
规格
- 用于高速USB 2.0的适配器 (兼容USB 1.1和USB 3.0)
- 6路高速CAN通道 (ISO 11898-2)
- CAN连接上的电气隔离达300V (只是 IPEH-004063和 IPEH-004064)
- 符合CAN规范2.0 A/B和FD
- CAN FD支持ISO和Non-ISO标准切换
- CAN FD数据域 (64位最大)比特率从25kbit/s至12Mbit/s
- CAN比特率从25kbit/s至1Mbit/s
- 时间戳分辨率1μs
- FPGA实施CAN FD控制器
- NXP TJA1044GT CAN 收发器
- 状态LED用于指示CAN通道、USB上行、和供电
- CAN总线连接经由D-Sub，9-pin 或M12圆形连接器，5-pin（管脚分配都符合CiA® 303-1）
- 具有强化入内保护IP64的铝合金外壳（只是IPEH-004063）
- 高速USB 2.0下行端口（只是IPEH-004062和IPEH-004064）
- CAN终端可通过焊接跳线来激励，分别用于每路CAN通道
- 总线负载测量包括物理总线上的错误帧和过载帧
- 为输入和输出的CAN报文诱发错误生成
- 供电从8至30V
- 扩展工作温度范围-40 至 85 °C (-40 to 185 °F)
|
|
管脚分配 D-Sub
 |
管脚 |
管脚分配 |
| 1 |
无连接 |
| 2 |
CAN-L |
| 3 |
GND |
| 4 |
无连接 |
| 5 |
无连接 |
| 6 |
GND |
| 7 |
CAN-H |
| 8 |
无连接 |
| 9 |
无连接 |

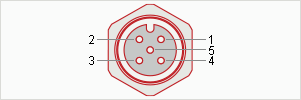

管脚分配 M12
| 管脚 |
管脚分配 |
 |
| 1 |
屏蔽 |
| 2 |
无连接 |
| 3 |
GND |
| 4 |
CAN-H |
| 5 |
CAN-L |
|
|
发货清单
请注意：发货清单中不包含设备供电电源器。通过USB连接到电脑没有供电。
订货信息
| 说明 |
货号 |
| PCAN-USB X6带D-Sub连接器 |
IPEH-004062 |
| PCAN-USB X6带M12圆形连接器，电气隔离，适用于恶劣环境 |
IPEH-004063 |
| PCAN-USB X6带D-Sub连接器，电气隔离 |
IPEH-004064 |
|
|
下载
Device driver setup for Windows
PEAK-System installation package for device drivers and tools for Windows® 10, 8.1, 7 (32/64-bit) for our PC interfaces. |
Download |
Device driver for Linux
Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher. |
Website |
| PCAN-USB X6 manual |
English |
PCAN-View
Windows® software for displaying, transmitting, and recording CAN and CAN FD messages |
Download |
PCAN-Basic API
API for the development of applications with CAN and CAN FD connections for Windows® 10, 8.1, 7 (32/64-Bit) |
Download |
PCAN-Basic API (Linux)
API for the development of applications with CAN connection for Linux |
Download |
PCAN-CCP API
API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP) |
Download |
PCAN-XCP API
API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP) |
Download |
PCAN-ISO-TP API
API for the transfer of data packages according to ISO-TP (ISO 15765-2) |
Download |
PCAN-UDS API
API to communicate with control devices according to UDS (ISO 14229-1) |
Download |
PCAN-OBD-2 API
API for the vehicle diagnostics according to OBD-2 (ISO 15765-4) |
Download |
PCAN-PassThru API
Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows® 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English). |
Download |
|
|
更多信息
- PCAN-USB X6 forum: Section for the PCAN-USB X6 for question and support
- The new standard CAN FD: support and compatible products
- CAN device driver 4.x version history
- PCAN-USB X6 firmware version history
|
|
