PCAN-USB FD：高速USB 2.0转CAN FD接口 |
|
市场上畅销的USB转CAN FD总线适配器，出自CAN总线专家之手！
监视CAN/CAN FD总线网络，编写CAN/CAN FD总线程序，以及和CAN/CAN FD总线设备通讯。广泛应用于汽车、工业、医疗和其它行业。
CAN FD适配器PCAN-USB FD可通过USB把CAN FD和CAN网络连接到电脑。电气隔离达到500V从CAN总线解耦电脑。使用简单并且它的紧凑塑料壳使该接口特别适用于随身携带外出使用。
整套还包含CAN/CAN FD监视器PCAN-View for Windows和编程接口PCAN-Basic。
新的CAN FD标准 (CAN with Flexible Data Rate) 主要特点是更高的数据传输带宽。最大64数据位每个CAN FD帧 (代替目前的8位) 可以最大12 Mbit/s比特率传输。CAN FD向下兼容CAN 2.0 A/B标准，因此CAN FD节点可用于现有的CAN网络。但是，在这种情况下，CAN FD扩展不适用。
ISO/Non-ISO CAN FD：
自从CAN FD首次实施起，协议已经获得改进并且现在被包含在标准ISO 11898-1中。改进后的CAN FD标准不兼容原始协议。
我们充分考虑了这种情况，我们的CAN FD接口支持这两种协议版本。如果需要，你可以通过软件环境 („Non-ISO“ 和 „ISO“)切换到CAN FD协议。2015年2月之前交付的设备需要固件升级获得该功能。如果你有兴趣和更多信息，请联系我们：info@dgruijun.com。 |
|
规格
- 该适配器用于高速USB 2.0 (兼容USB 1.1 和 USB 3.0)
- 高速CAN连接 (ISO 11898-2)
- 符合CAN规范 2.0 A/B 和 FD 1.0
- CAN FD支持ISO和Non-ISO标准切换
- CAN FD比特率用于数据域 (64位最大) 从 25 kbit/s至12 Mbit/s
- CAN比特率从25 kbit/s至1 Mbit/s
- 时间戳分辨率1 μs
- CAN总线连接经由D-Sub, 9-pin
(符合CiA® 303-1)
- CAN FD控制器的FPGA实施
- NXP TJA1044GT CAN收发器
- 电气隔离达到500 V
- CAN端子可通过焊接跳线激活
- 总线负载测量包括物理总线上的错误帧和过载帧
- 诱发错误发生功能用于进入和外出CAN报文
- 通过焊接跳线可5-V供电CAN连接，例如外部总线转换器
- 通过USB供电
- 扩展的工作温度范围从-40 to 85 °C (-40 to 185 °F)
|
|

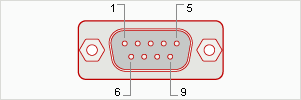

引脚分配 D-Sub
 |
管脚 |
管脚定义 |
| 1 |
没有连接 / 可选 +5V |
| 2 |
CAN-L |
| 3 |
GND |
| 4 |
没有连接 |
| 5 |
没有连接 |
| 6 |
GND |
| 7 |
CAN-H |
| 8 |
没有连接 |
| 9 |
没有连接 |
|
|
发货清单
货号：IPEH-004022 |
|
下载
Device driver setup for Windows
PEAK-System installation package for device drivers and tools for Windows® 10, 8.1, 7 (32/64-bit) for our PC interfaces. |
Download |
Device driver for Linux
Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher. |
Website |
| PCAN-USB FD manual |
English |
PCAN-Flash
Windows® software for flashing firmware via CAN |
Download |
PCAN-View
Windows® software for displaying, transmitting, and recording CAN and CAN FD messages |
Download |
PCAN-Basic API
API for the development of applications with CAN and CAN FD connections for Windows® 10, 8.1, 7 (32/64-Bit) |
Download |
PCAN-Basic API (Linux)
API for the development of applications with CAN connection for Linux |
Download |
PCAN-CCP API
API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP) |
Download |
PCAN-XCP API
API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP) |
Download |
PCAN-ISO-TP API
API for the transfer of data packages according to ISO-TP (ISO 15765-2) |
Download |
PCAN-UDS API
API to communicate with control devices according to UDS (ISO 14229-1) |
Download |
PCAN-OBD-2 API
API for the vehicle diagnostics according to OBD-2 (ISO 15765-4) |
Download |
PCAN-PassThru API
Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows® 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English). |
Download |
|
|
更多信息
- PCAN-USB FD forum: Section for the PCAN-USB FD for question and support
- The new standard CAN FD: support and compatible products
- CAN device driver 4.x version history
- PCAN-USB FD firmware version history
|
|
