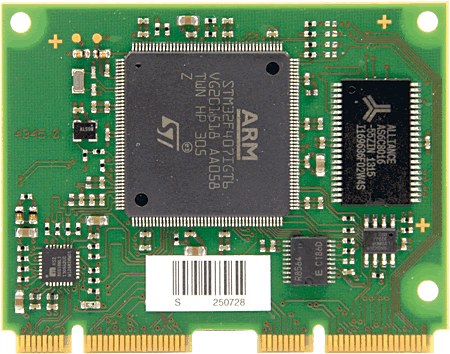

PLCcore-F407通过简单的连接器足迹提供大量I/O功能。它使用的处理器是Cortex™ M4 - 用于开发高效控制和信号处理功能。预先集成的IEC 61131-3运行时系统可访问CAN、Ethernet和UART。也有内置接口用于数字和模拟输入和输出，以及PWM输出和计数器输入。
模块功能
| PLCcore固件 |
IEC61131-3运行时核预装
CiA302/314 compliant CANopen管理器
通过CANopen下载程序 |
| 控制器 |
STM32F407 by STMicroelectronics with ARM 32-bit Cortex™-M4 |
| 系统时钟 |
168MHz |
| 应用存储器 |
512kB用于PLC用户的应用程序 |
| Ethernet |
1x 10/100Mbps, on-board PHY |
| CAN |
2 |
| UART |
3 |
| PWM |
2 |
| 模拟输出 |
2 |
| 模拟输入 |
8 |
| 数字输出 |
17 |
| 数字输入 |
18 |
| 快速计数器 |
2 |
| 板到板连接器 |
2x52 pin card edge (Mini PCie connector footprint) |
| 运行时核 |
SmartPLC by infoteam |
| 编程接口 |
|
| CAN: |
现有 |
| Ethernet: |
可定制 |
| RS 232: |
可定制 |
| 可编程于 |
IEC 61131-3 (IDE - OpenPCS with SYS TEC供应商扩展) |
| 工作条件 |
温度: -40°C…+85°C |
| 电源 |
3.3V +/- 5% |
| 尺寸/重量 |
65 x 51 x 1,0 (L x W x H in mm) / 20g |
| 选项 |
|
| LCD: |
DOT-matrix LCD (128x64, via SPI) |
| 大量保存 |
Micro-SD |
| RTC |
低电流RTC带备用电池 |
| RoHS符合 |
是 |
PLCcore-F407专为要求成本最小化的应用而开发。这种即插即用可OEM的单板计算机架构专用于以低成本提供广泛I/O配置的项目。PLCcore-F407配备IEC 61131-3运行时核和无缝集成的CANopen和Ethernet。它是开发PLC系统和小型机械控制的理想平台。
为了给用户提供一定的灵活性，我们为客户提供各种选择包：
生产包
PLCcore-F407现有即插即用的核心模块。想要购买大批量的客户可获得生产许可证，带有全面的生产文档和编程的微控制器。他们可自己生产OEM，为他们提供高度灵活性和附加成本优化。
设计包
我们以固定的基本价格提供设计服务包。这包括设计和原型制作定制的应用OEM载板。客户可获得设计和生产材料，使他们能够再设计和自己生产。在这种方式下，可获得明显的成本节省最多60%。
订货说明
| 货号 |
说明 |
| 3390094 |
PLCcore-F407 - CAN
PLCcore-F407、STM32F407、ARM 32-bit Cortex™-M4、168MHz
通过CAN下载程序 |
| 3390095 |
PLCcore-F407 - Ethernet
PLCcore-F407、STM32F407、ARM 32-bit Cortex™-M4、168MHz
通过Ethernet下载程序 |
|
|
