    产品 > RELY-CPPS:网络物理生产系统平台

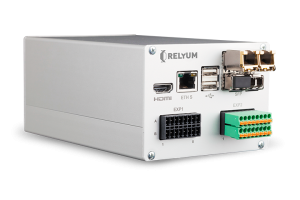

    RELY-CPPS:网络物理生产系统平台

    RELY-CPPS平台在可靠性、可用性和安全性方面满足了关键应用程序的需求。它在同一设备中结合了传感器数据采集、高可用性网络和边缘计算功能。

    RELY-CPPS系列通过在同一设备中结合传感器数据采集和联网功能,简化了边缘的连接。这些设备实现了灵活的多供应商输入交换台,以支持与OT设备的通信。此外,该平台还可包含与数字和模拟传感器的直接连接。与IT世界的连接是通过IT和IoT协议(如OPC-UA和MQTT)实现的。输出交换台中的这种灵活性大大减少了与企业和基于云的应用程序集成的工作量。

    主要特征

    通讯技术

    • 4个SFP笼,用于10/100/1000Base-TX以太网铜缆或100Base-FX/1000Base-X光纤,以支持异构网络协议
    • 1个10/100/1000Base-TX以太网铜缆端口
    • 通过具有时间意识的高可用性网络(HSR/PRP)实施“即插即用”节点,以实现灵活的布局
    • 即用的确定性以太网和TSN

    其他接口

    • 1个RS485端口
    • 2个USB A型端口
    • 1个HDMI输出
    • 1个警报输出(最大无电位继电器输出250VAC)
    • 1个每秒脉冲(PPS)SMA输出

    多供应商I/O协议

    • 输入交换台:Modbus TCP/RTU、Profibus、Siemens S7、MTConnect等
    • 输出交换台:Modbus TCP、MQTT、OPC-UA、DDS、基于IT TCP/IP的服务等

    安全功能

    • 安全启动
    • 支持软件和固件加密,身份验证和签名
    • 系统级审核的安全性(操作系统和应用程序)
    • 安全传感器可缓解高级攻击
    • 与交换基础架构隔离的以太网端口,以实现面向安全的服务(防火墙、NAT、VPN等)
    • 支持具有深层数据包检查功能的内部镜像端口
    • IEEE 802.1X访问控制,用于基于端口和基于MAC的身份验证,MAC端口绑定和用于登录安全性的身份验证
    • 用于IDS的可选SIEM代理


    支持的标准

    IEC62439-3 –条款4/5 PRP / HSR IEEE1588v2 PTP默认设置,电源配置文件和IEC 61850-9-3;IRIG-B。IEEE802.3 10BaseT,IEEE802.3u 100BaseTX,IEEE802.z 1000BaseX,IEEE802.1Q VLAN标记,IEEE802.1D STP,IEEE802.1w RSTP,IEEE802.1p(CoS),IEEE802.1ab LLDP,SNTP RFC4330

    边缘计算

    • 基于Xilinx All可编程SoC的强大计算功能
    • 具有Docker和Sandboxing的多核CPU,支持Linux OS上的SW应用程序和微服务
    • 新一代FPGA通过硬件处理模块支持密集型和低延迟计算
    • DDR3/4 RAM内存
    • 现场可升级

    坚固的设备

    • 无风扇设计
    • 全金属外壳
    • 冗余电源:6VDC至30 VDC
    • 工作温度:-40°C至+ 70°C
    • 储存温度:-40°C至+ 85°C
    • 可选安装:DIN导轨
    • 专为工业环境制造

    配置管理

    • 专用以太网服务端口
    • SNMPv3,SSH
    • 基于Web的HTML5-GUI访问/配置:
      • 可通过HTTP(S)访问
      • 配置配置文件和固件更新
      • 实时网络监控



    扩展模块

    RELY-CPPS是一个灵活的平台,具有大量可用配置,可以为每个客户提供最合适的设备。这种灵活性是通过多种可选的可插拔模块来实现的,这
    些模块涵盖了能源和工业领域的各种应用。

    传感器模块

    传感器模块的设计目的是在一块板上提供多种行业中常用的输入和输出信号,以便与环境互动。此模块中可用的输入和输出为:

    • 3个数字输入:隔离0-24 VDC
    • 1个模拟输入:4-20 mA
    • 1个无电势继电器输出,最大250 VAC
    • 1个三线RTD(PT100)温度传感器接口
    • 1个K型热电偶传感器接口
    • 1个集成电子压电(IEPE)加速度计输入
    • 1个RS422(可选)
    • 1个RS485 + 1个RS232(可选)

    为了扩展输入/输出交换台的容量,可以将第二个传感器模块连接到未使用的插槽之一。

    高速数据采集模块

    高速数据采集模块满足了需要高灵敏度和高速度的苛刻应用的要求。该模块的主要功能是:

    • 4个24位ADC输入通道
    • 可选模拟输入:+/- 10 VDC或4-20 mA
    • 30 kSps采样率
    • 每个通道独立的电源隔离


    数据记录仪模块

    许多工业应用程序需要在本地存储大数据量。例如,许多远程场所无法访问互联网或访问互联网受到限制。此外,在边缘中运行的复杂应用程序和服务可能需要额外的大容量存储磁盘。

    在这种情况下,RELY-CPPS可以随数据记录仪模块一起提供,该模块包括工业温度等级256GB SSD磁盘。为了将RELY-CPPS的容量扩展至500GB,可以将第二个数据记录仪模块连接到设备的未使用插槽之一。

    无线模块

    可选的无线模块可在RELY-CPPS的网络和计算基础架构内无缝集成RF通信媒体。该模块支持的通信标准是:

    • WIFI 802.11 b/g/n
    • 蓝牙v4.0(向后兼容蓝牙v2.0,v2.1和v3.0)





    RELY-CPPS小册子 案例分析Microdeco (RELY-CPPS) RELY-CPPS优势
