PCAN-cPCI:CompactPCI转CAN接口卡

PCAN-cPCI CAN卡可以将带有CompactPCI的工业电脑系统连接到CAN总线网络上。

该CAN卡有双通道和四通道两种版本。电气隔离版本可以保证电脑和CAN之间的隔离电压达到500伏特。

整套也包含CAN总线监视软件PCAN-View for Windows和用于开发CAN总线连接的编程接口PCAN-Basic软件。

规格

  • 扩展CAN卡带有欧洲板卡形状系数 (3U),用于CompactPCI系统
  • 2或4路高速CAN通道 (ISO 11898-2)
  • 比特率从5 kbit/s至1 Mbit/s
  • 符合CAN规范2.0A (11-bit ID) 和 2.0B (29-bit ID)
  • 通过D-Sub,9-引脚(依照CiA 303-1)连接到CAN总线
  • NXP SJA1000 CAN 控制器, 16 MHz 时钟频率
  • NXP PCA82C251 CAN收发器
  • 通过焊接跳接线可连接5伏电源到CAN连接上,比如用于外部总线转换器
  • CAN连接上的电气隔离高达500V,分开每个CAN通道
  • 扩展工作温度 -40 to 85 °C (-40 to 185 °F)

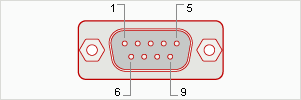

D-Sub引脚分布图

引脚 引脚分配
1 无连接 / 可选 +5V
2 CAN-L
3 GND
4 无连接
5 无连接
6 GND
7 CAN-H
8 无连接
9 无连接 / 可选 +5V



发货清单:

  • PCAN-cPCI插入式CAN卡

  • 插槽支架带D-Sub连接器用于CAN总线 (只适用于4通道版本)

  • 设备驱动 for Windows® 10, 8.1, 7 and Linux (32/64-bit)

  • 设备驱动 for Windows® CE 6.x (x86 and ARMv4 processor support)

  • PCAN-View for Windows®CAN总线监视软件

  • PCAN-Basic编程接口用于开发CAN总线连接应用程序

  • 汽车领域标准化协议编程接口

  • PDF格式的说明书



订货信息

说明 编号
PCAN-cPCI双通道光电解耦 IPEH-003021
PCAN-cPCI四通道光电解耦 IPEH-003022


更多信息

  • PEAK-System Forum: Section for the PCAN-cPCI card for questions and support
  • CAN device driver 4.x version history
  • CAN device driver CE 6.x version history

下载

Device driver setup for Windows
PEAK-System installation package for device drivers and tools for Windows® 10, 8.1, 7 (32/64-bit) for our PC interfaces.
Download
Device driver for Linux
Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher.
Website
PCAN-cPCI manual
English
PCAN-View
Windows® software for displaying, transmitting, and recording CAN and CAN FD messages
Download
PCAN-Basic API
API for the development of applications with CAN and CAN FD connections for Windows® 10, 8.1, 7 (32/64-Bit)
Download
PCAN-Basic API (Linux)
API for the development of applications with CAN connection for Linux
Download
PCAN-CCP API
API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP)
Download
PCAN-XCP API
API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP)
Download
PCAN-ISO-TP API
API for the transfer of data packages according to ISO-TP (ISO 15765-2)
Download
PCAN-UDS API
API to communicate with control devices according to UDS (ISO 14229-1)
Download
PCAN-OBD-2 API
API for the vehicle diagnostics according to OBD-2 (ISO 15765-4)
Download
PCAN-PassThru API
Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows® 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English).
Download
Windows CE6 package
PCAN-CE package for Microsoft Windows® CE 6.x
Download
Windows 2000 package
Device drivers for Windows® 2000 and the CAN monitor PCAN-View.
Download
BaudTool
Windows® software for calculating the BTR0/BTR1 baud rate register
Download
