    PCAN-PCI:PCI转CAN接口卡

    PCAN-PCI CAN接口卡使有PCI插槽的电脑连接到CAN网络非常容易。

    该CAN卡有单通道和双通道版本。光电解耦版本能够保证电脑和CAN总线两侧之间的电气隔离达到500 V。

    整套还包含CAN监视软件PCAN-View for Windows和编程接口PCAN-Basic软件。

    规格

    • 电脑插入式CAN卡用于PCI插槽
    • 1或2路高速CAN通道 (ISO 11898-2)
    • 比特率从 5 kbit/s 至 1 Mbit/s
    • 符合CAN总线规范2.0A (11-bit ID)和2.0B (29-bit ID)
    • CAN总线连接通过D-Sub, 9-pin (符合CiA 303-1)
    • NXP SJA1000 CAN控制器,16 MHz时钟频率
    • NXP PCA82C251 CAN收发器
    • 通过焊接跳接线可连接5伏电源到CAN连接上,比如用于外部总线转换器
    • CAN接头上的电隔离达到500 V, 分开每路CAN通道 (只是IPEH-002066 和 IPEH-002067)
    • 扩展工作温度 -40 to 85 °C (-40 to 185 °F)

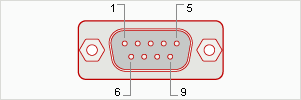

    D-Sub 引脚分布图

    引脚 引脚分配
    1 无连接 / 可选 +5V
    2 CAN-L
    3 GND
    4 无连接
    5 无连接
    6 GND
    7 CAN-H
    8 无连接
    9 无连接 / 可选 +5V

    发货清单:



    订货信息

    说明 货号
    PCAN-PCI单通道 IPEH-002064
    PCAN-PCI双通道 IPEH-002065
    PCAN-PCI单通道光电解耦 IPEH-002066
    PCAN-PCI双通道光电解耦 IPEH-002067

    更多信息

    • PEAK-System Forum: Section for the PCAN-PCI card for questions and support
    • CAN device driver 4.x version history
    • CAN device driver CE 6.x version history

    下载

    Device driver setup for Windows
    PEAK-System installation package for device drivers and tools for Windows® 10, 8.1, 7 (32/64-bit) for our PC interfaces.
    Download
    Device driver for Linux
    Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher.
    Website
    PCAN-PCI manual English
    PCAN-View
    Windows® software for displaying, transmitting, and recording CAN and CAN FD messages
    Download
    PCAN-Basic API
    API for the development of applications with CAN and CAN FD connections for Windows® 10, 8.1, 7 (32/64-Bit)
    Download
    PCAN-Basic API (Linux)
    API for the development of applications with CAN connection for Linux
    Download
    PCAN-CCP API
    API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP)
    Download
    PCAN-XCP API
    API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP)
    Download
    PCAN-ISO-TP API
    API for the transfer of data packages according to ISO-TP (ISO 15765-2)
    Download
    PCAN-UDS API
    API to communicate with control devices according to UDS (ISO 14229-1)
    Download
    PCAN-OBD-2 API
    API for the vehicle diagnostics according to OBD-2 (ISO 15765-4)
    Download
    PCAN-PassThru API
    Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows® 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English).
    Download
    Windows CE6 package
    PCAN-CE package for Microsoft Windows® CE 6.x
    Download
    Windows 2000 package
    Device drivers for Windows® 2000 and the CAN monitor PCAN-View.
    Download
    BaudTool
    Windows® software for calculating the BTR0/BTR1 baud rate register
    Download
