PCAN-PCI/104-Express:PCI/104-Express转CAN接口卡

PCAN-PCI/104-Express CAN卡可连接一个、两个或四个CAN总线到PCI/104-Express系统。可把最多4个CAN卡堆叠在一起。连接CAN总线采用9-pin D-Sub接头,该接头安装在插槽支架上。

该CAN卡现有单通道、双通道和四通道版本。光电解耦版本能够保证电脑和CAN之间的电气隔离达到500V。

整套也包含CAN总线监视软件PCAN-View for Windows和用于开发CAN总线连接应用程序的编程接口PCAN-Basic软件。

规格:

  • PCI/104-Express CAN卡, 1路 (x1)
  • 外形系数PC/104
  • 最多4个卡可用在一个系统中
  • 1、2、或4路高速CAN通道 (ISO 11898-2)
  • 比特率从5kbit/s最大至1Mbit/s
  • 符合CAN规范2.0A (11-bit ID)和2.0B (29-bit ID)
  • CAN总线连接通过D-Sub插槽支架, 9-pin (依据CiA 303-1)
  • CAN控制器的FPGA实施 (SJA1000可兼容)
  • NXP PCA82C251 CAN收发器
  • CAN连接器上的电气隔离达到500 V, 分离每路CAN通道
  • 只通过5 V线路供电
  • 通过焊接跳接线,5伏电源可连接到CAN接口上,比如用于外部总线转换器
  • 扩展工作温度范围 -40 to 85 °C (-40 to 185 °F)
  • 可选PCI-104堆叠贯通连接器

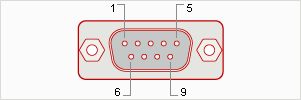

D-Sub 引脚分配图

引脚 引脚分配
1 无连接 / 可选 +5V
2 CAN-L
3 GND
4 无连接
5 无连接
6 GND
7 CAN-H
8 无连接
9 无连接 / 可选 +5V



发货清单:



订货信息

说明 货号
PCAN-PCI/104-Express单通道 IPEH-003054
PCAN-PCI/104-Express单通道光解耦 IPEH-003056
PCAN-PCI/104-Express双通道光解耦 IPEH-003057
PCAN-PCI/104-Express四通道 IPEH-003058

下载

Device driver setup for Windows
PEAK-System installation package for device drivers and tools for Windows® 10, 8.1, 7 (32/64-bit) for our PC interfaces.
Download
Device driver for Linux
Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher.
Website
PCAN-PC/104-Express manual
English
PCAN-View
Windows® software for displaying, transmitting, and recording CAN and CAN FD messages
Download
PCAN-Basic API
API for the development of applications with CAN and CAN FD connections for Windows® 10, 8.1, 7 (32/64-Bit)
Download
PCAN-Basic API (Linux)
API for the development of applications with CAN connection for Linux
Download
PCAN-CCP API
API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP)
Download
PCAN-XCP API
API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP)
Download
PCAN-ISO-TP API
API for the transfer of data packages according to ISO-TP (ISO 15765-2)
Download
PCAN-UDS API
API to communicate with control devices according to UDS (ISO 14229-1)
Download
PCAN-OBD-2 API
API for the vehicle diagnostics according to OBD-2 (ISO 15765-4)
Download
PCAN-PassThru API
Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows® 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English).
Download
Windows 2000 package
Device drivers for Windows® 2000 and the CAN monitor PCAN-View.
Download
BaudTool
Windows® software for calculating the BTR0/BTR1 baud rate register
Download
