PCAN-PC/104-Plus:PC/104-Plus转CAN接口卡

PCAN-PC/104-Plus CAN卡可把一个或两个CAN网络连接到PC/104-Plus系统中。通过一个背一个连接,最多可一起使用4个CAN卡。用一个9-pin D-Sub接头插在配套的插槽支架上连接CAN总线。

该CAN卡现有单通道和双通道版本。光电解耦版本能够保证电脑和CAN之间的电气隔离达到500V。

整套也包含CAN总线监视软件PCAN-View for Windows和用于开发CAN总线连接的编程接口PCAN-Basic软件。

规格

  • 形状系数PC/104
  • 使用120引脚连接PCI总线
  • 在一个系统中最多可用4个CAN卡
  • 1或2路高速CAN通道 (ISO 11898-2)
  • 比特率从5 kbit/s至1 Mbit/s
  • 符合CAN规范2.0A (11-bit ID) 和 2.0B (29-bit ID)
  • 通过D-Sub插槽支架,9-引脚(依照CiA 303-1)连接CAN总线
  • NXP SJA1000 CAN控制器, 16 MHz时钟频率
  • NXP PCA82C251 CAN收发器
  • 通过焊接跨接线,5伏电源可连接CAN接口上,比如用于外部总线转换器
  • CAN连接上的电隔离达到500V, 用于分开每个CAN通道 (只是IPEH-002096 和 IPEH-002097型号)
  • 扩展工作温度范围 -40 to 85 °C (-40 to 185 °F)
  • 可选PC/104-ISA堆叠贯通连接器

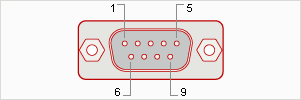

D-Sub引脚分布图

引脚 引脚分配
1 无连接 / 可选 +5V
2 CAN-L
3 GND
4 无连接
5 无连接
6 GND
7 CAN-H
8 无连接
9 无连接 / 可选 +5V

发货清单:

  • PCAN-PC/104-Plus CAN卡
  • 带D-Sub连接器的插槽支架用于连接CAN总线
  • 设备驱动 for Windows® 10, 8.1, 7 and Linux (32/64-bit)
  • 设备驱动 for Windows® CE 6.x (x86 and ARMv4 processor support)
  • PCAN-View for Windows®CAN总线监视软件
  • PCAN-Basic编程接口用于开发CAN总线连接应用程序
  • 汽车领域标准化协议编程接口
  • PDF格式的说明书


订货信息

说明 货号
PCAN-PC/104-Plus 单通道 IPEH-002094
PCAN-PC/104-Plus 双通道 IPEH-002095
PCAN-PC/104-Plus 单通道光电解耦 IPEH-002096
PCAN-PC/104-Plus 双通道光解耦 IPEH-002097

下载

Device driver setup for Windows
PEAK-System installation package for device drivers and tools for Windows® 10, 8.1, 7 (32/64-bit) for our PC interfaces.
Download
Device driver for Linux
Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher.
Website
PCAN-PC/104-Plus manual
English
PCAN-View
Windows® software for displaying, transmitting, and recording CAN and CAN FD messages
Download
PCAN-Basic API
API for the development of applications with CAN and CAN FD connections for Windows® 10, 8.1, 7 (32/64-Bit)
Download
PCAN-Basic API (Linux)
API for the development of applications with CAN connection for Linux
Download
PCAN-CCP API
API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP)
Download
PCAN-XCP API
API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP)
Download
PCAN-ISO-TP API
API for the transfer of data packages according to ISO-TP (ISO 15765-2)
Download
PCAN-UDS API
API to communicate with control devices according to UDS (ISO 14229-1)
Download
PCAN-OBD-2 API
API for the vehicle diagnostics according to OBD-2 (ISO 15765-4)
Download
PCAN-PassThru API
Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows® 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English).
Download
Windows CE6 package
PCAN-CE package for Microsoft Windows® CE 6.x
Download
Windows 2000 package
Device drivers for Windows® 2000 and the CAN monitor PCAN-View.
Download
BaudTool
Windows® software for calculating the BTR0/BTR1 baud rate register
Download
