CAN数据传输用光电耦合器
用于防爆（Ex）区域或者用于EMC（电磁兼容）测试，PCAN-LWL隔离器用光纤线路替代CAN网络上任何部分的线路。可选转换为高速CAN或者低速CAN。该模块由外部电源供电。
PCAN-LWL可用于CAN FD总线内，数据比特率达到 5 Mbit/s 和名义比特率达到 500 Kbit/s。
规格
- LED显示收发器状态
- 高速CAN: AMIS 30660收发器, 最大500 kbit/s, 可切换120欧姆总线终端
- 低速CAN: TJA1055收发器，最大125 kbit/s, 可切换510欧姆 / 5.6 k欧姆总线终端，总线错误显示
- 符合CAN规格2.0A (11-bit ID) 和 2.0B (29-bit ID)
- 适用于CAN FD总线内，数据比特率达到 5 Mbit/s 和名义比特率达到 500 Kbit/s
- 光纤线路包含62.5/125 μm光纤双工线路，带有ST连接器
- 铝合金外壳
- 经由D-Sub, 9-引脚（依照CiA 303-1）连接CAN总线
- 供电: 6.5 – 30 V
- 经由D-Sub 9-引脚或者DC连接器（跨接）供电
- 工作温度范围0 to 70 °C (32 to 158 °F)
发货清单
- 2路CAN转光波导转换器包含电源适配器，用防震塑料盒包装
- 可选5或者10米FO线缆，62.5 / 125 μm双工线路ST连接器。其它长度可定制
- 使用手册 PDF格式
单线CAN收发器可定制。
货号：IPEH-002026 |
|

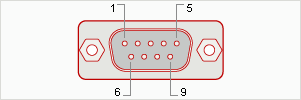

D-Sub引脚分配
| 引脚 |
引脚分配 |
| 1 |
无连接 |
| 2 |
CAN-L |
| 3 |
GND |
| 4 |
无连接 |
| 5 |
无连接 |
| 6 |
GND |
| 7 |
CAN-H |
| 8 |
无连接 |
| 9 |
VIN (选件) |
