PCAN-LIN：RS-232转CAN/LIN接口 |
简介
该款PCAN-LIN模块可使CAN、LIN和串口之间实现通讯。采用轻便的塑料外壳，内含固件可使数据在不同总线系统之间进行交换。用配置软件可设置各种模式。例如使该模块充当LIN主站，能请求数据和引导输入的LIN数据发送到CAN总线和/或串口。用一个ID偏置，数据可在CAN和LIN之间交换。
规格
- 通用网关(或者路由器 - 当采用验收代码/验收遮罩功能时) 从:
- RS-232至LIN (反之亦然)
- CAN至LIN (反之亦然)
- RS-232至CAN (有限带宽)
- CAN比特率最大 1 Mbit/s
- 符合CAN规范 2.0 A/B
- LIN比特率 1 - 20 kbit/s
- 发送/接收LIN 1.x 和2.x帧
- 可用作LIN主站或从站
- LIN从站仿真。可通过CAN帧改变数据
- 处理用户定义的LIN ID列表(调度表带有限的进入数)
- 单独LIN帧可通过CAN或RS-232进行初始化
- 供电9 至 30 V
- 扩展的工作温度范围 -40 至 85 °C (-40 至 185 °F)
选项:
- 高速 (ISO 11898-2) 或者低速 (ISO 11898-3) CAN收发器模块
- RS-232和CAN/LIN之间电气隔离达到 1 kV (只是高速CAN)
|
|

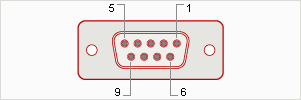

引脚分配母D-Sub接头
| 引脚 |
引脚分配RS-232 |
| 1 |
无连接 |
| 2 |
TxD (RS-232-level) |
| 3 |
RxD (RS-232-level) |
| 4 |
无连接 |
| 5 |
GND |
| 6 |
无连接 |
| 7 |
无连接 |
| 8 |
无连接 |
| 9 |
无连接 |

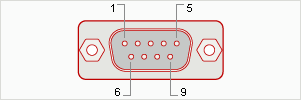

引脚分配公D-Sub接头
| 引脚 |
引脚分配CAN/LIN |
| 1 |
VBat 9 - 30V (Imax ~ 130mA) |
| 2 |
CAN-L |
| 3 |
GND |
| 4 |
LIN data |
| 5 |
无连接 |
| 6 |
GND |
| 7 |
CAN-H |
| 8 |
无连接 |
| 9 |
无连接 |
|
|
发货清单
- PCAN-LIN接口，塑料壳
- 配置和监视工具PCAN-LIN Config for Windows® 10, 8.1, 7 (32/64-bit)
- 使用手册 PDF格式
附件
PCAN-LIN配置电缆可选购。
订货信息
| 说明 |
货号 |
| PCAN-LIN 高速CAN |
IPEH-002025 |
| PCAN-LIN 低速CAN |
IPEH-002028 |
| PCAN-LIN 高速CAN光电解耦 |
IPEH-002029 |
|
|
