必歌系统首页 > 硬件系列 > 电脑接口 > ExpressCard 34

PCAN-ExpressCard 34:ExpressCard/34转CAN接口卡

PCAN-ExpressCard 34转CAN总线板卡可把CAN总线连接到带有ExpressCard插槽的嵌入式电脑或笔记本电脑上。电脑和CAN之间的电气隔离电压达到300伏特。

整套也包含CAN总线监视软件PCAN-View for Windows和用于开发CAN总线连接应用程序的编程接口PCAN-Basic软件。

规格

  • 适用于ExpressCard插槽的CAN卡
  • 常规ExpressCard/34 (兼容ExpressCard/54插槽)
  • 高速CAN通道 (ISO 11898-2)
  • 比特率从5 kbit/s最大至1 Mbit/s
  • 符合CAN规范2.0A (11-bit ID) 和 2.0B (29-bit ID)
  • 通过D-Sub,9-引脚连接器(符合CiA 303-1)连接到CAN总线
  • CAN控制器 (SJA1000可兼容)的FPGA实施
  • NXP PCA82C251 CAN收发器
  • CAN连接上的电气隔离达到300 V
  • 扩展工作温度范围 -40 to 85 °C (-40 to 185 °F)

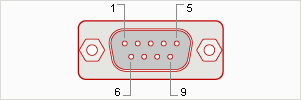

D-Sub引脚分布图

引脚 引脚分配
1 无连接
2 CAN-L
3 GND
4 无连接
5 无连接
6 GND
7 CAN-H
8 无连接
9 无连接

发货清单:

货号:IPEH-003004


更多信息

  • PEAK-System Forum: Section for the PCAN-ExpressCard 34 for questions and support
  • CAN device driver 4.x version history

下载

Device driver setup for Windows
PEAK-System installation package for device drivers and tools for Windows® 10, 8.1, 7 (32/64-bit) for our PC interfaces.
Download
Device driver for Linux
Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher.
Website
PCAN-ExpressCard 34 manual
English
PCAN-View
Windows® software for displaying, transmitting, and recording CAN and CAN FD messages
Download
PCAN-Basic API
API for the development of applications with CAN and CAN FD connections for Windows® 10, 8.1, 7 (32/64-Bit)
Download
PCAN-Basic API (Linux)
API for the development of applications with CAN connection for Linux
Download
PCAN-CCP API
API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP)
Download
PCAN-XCP API
API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP)
Download
PCAN-ISO-TP API
API for the transfer of data packages according to ISO-TP (ISO 15765-2)
Download
PCAN-UDS API
API to communicate with control devices according to UDS (ISO 14229-1)
Download
PCAN-OBD-2 API
API for the vehicle diagnostics according to OBD-2 (ISO 15765-4)
Download
PCAN-PassThru API
Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows® 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English).
Download
BaudTool
Windows® software for calculating the BTR0/BTR1 baud rate register
Download
